Loạt Giant
20kW/30kW Cấu trúc cổng đôi ổ đĩa, nền tảng cắt mô-đun
Loạt Giant Mẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan

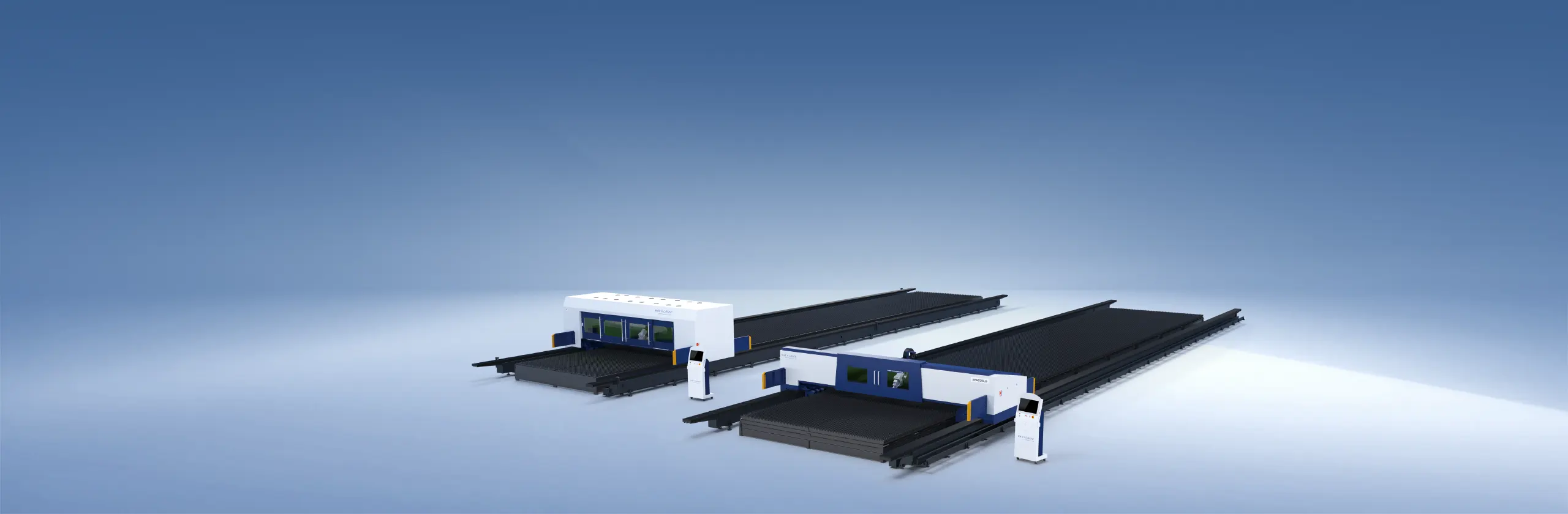

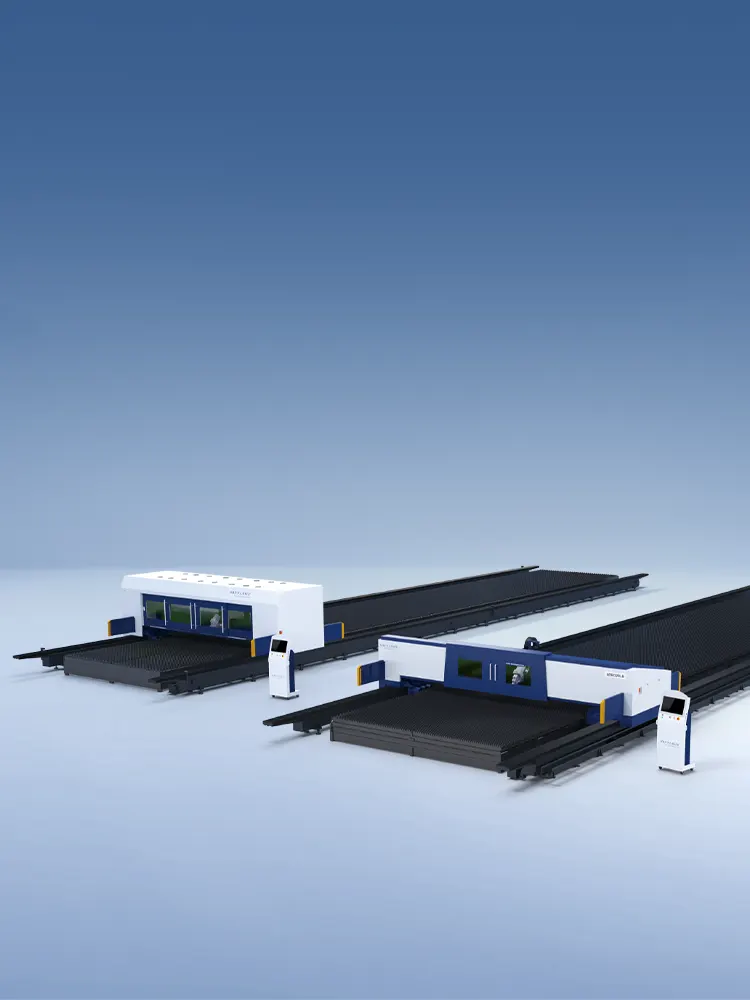

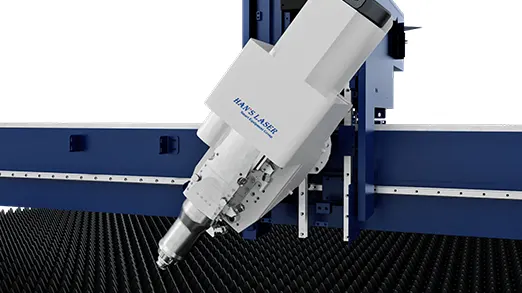

Máy cắt sợi laser khổ lớn
Máy cắt laser giàn truyền động kép này kết hợp máy móc chính xác với công nghệ laser sợi dựa trên ytterbium để đạt được hiệu quả điện quang 35% và đạt được hoạt động 24/7 chi phí thấp. Cấu trúc ổ đĩa được tối ưu hóa đảm bảo sự ổn định bằng cách cân bằng tỷ lệ mô-men xoắn quán tính, trong khi thiết kế bán dẫn mô-đun tăng cường khả năng thích ứng với sản xuất công nghiệp liên tục.

Hệ thống cắt laser sợi ổn định hiệu quả cao



• Chi phí vận hành rất thấp, ổn định tốt và khả năng thích ứng cao.
• Cấu trúc cổng ổ đĩa kép, được trang bị bộ giảm tốc chính xác mô-men xoắn cao, độ chính xác cao, tỷ lệ quán tính và mô-men xoắn hợp lý, đảm bảo hoạt động ổn định của máy;
• Laser sợi quang sử dụng thiết kế mô-đun bán dẫn và dự phòng, làm việc liên tục 24 giờ mỗi ngày để đáp ứng yêu cầu sản xuất liên tục của ngành công nghiệp.
• Laser sợi quang sử dụng nguyên tố hiếm ytterbium làm vật liệu phát sáng, tỷ lệ chuyển đổi quang điện lên tới 35%, làm cho nó ít carbon hơn và kinh tế hơn.

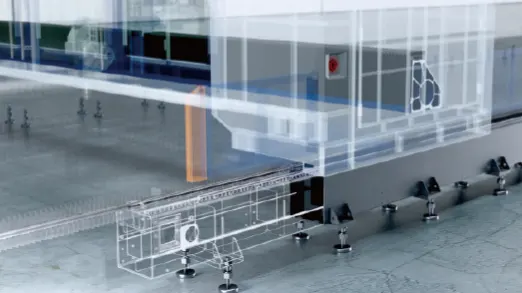

Nền tảng cắt mô-đun



Lắp ráp mô-đun, bàn làm việc tách hoàn toàn khỏi máy công cụ, tránh hiệu ứng nhiệt của cắt laser công suất cao và tránh sốc và rung động trong quá trình tải và dỡ hàng.

Giường máy công cụ



• Sử dụng cấu trúc phần lớn có độ cứng cao, tấm thép uốn và hàn. Sau khi tối ưu hóa thông qua phân tích phần tử hữu hạn (FEA), xương sườn hàn được đặt theo hướng ngang và dọc bên trong;
• Sử dụng thép chất lượng cao, ủ, gia công thô, lão hóa rung, hoàn thiện máy công cụ Mitsubishi Nhật Bản và cuối cùng là kết nối chính xác.
• Do đó, cuối cùng đảm bảo độ chính xác rất cao.

Bảo vệ máy công cụ



Công tắc nút dừng khẩn cấp được lắp đặt ở vị trí nổi bật ở cả hai bên của dầm, và công tắc cơ học được sử dụng để điều khiển hành trình của mỗi trục ở cả hai đầu. Đồng thời, thiết bị đệm được sử dụng để đảm bảo hiệu quả sự an toàn của chuyển động của máy công cụ.

Chùm nhôm ép đùn



• Khi chiều rộng định dạng dưới 4,5m, chùm đùn có độ cứng cao được tối ưu hóa bằng phân tích phần tử hữu hạn. Các khoang bên trong được thiết kế để phân tán hiệu quả các ứng suất bên trong và bên ngoài, dẫn đến cấu trúc nhẹ hơn và hiệu suất động cao hơn.

• Kết nối giữa dầm và pallet sử dụng cấu trúc kính thiên văn thích ứng để đảm bảo sự ổn định cắt lâu dài trong các điều kiện hoạt động khác nhau.

Tự động bù đắp giật


Cơ chế chống giật tự động được tích hợp ở cả hai bên trái và phải của thanh trượt trục X. Hệ thống đảm bảo chia lưới rack chính xác và giải quyết các thách thức về độ chính xác truyền dẫn đường dài trong các ứng dụng diện tích lớn, tăng cường sự ổn định vị trí trong phạm vi hoạt động mở rộng.

Mẫu dữ liệu kỹ thuật

Loạt Giant

Công suất laser

Khu vực cắt (X × Y)

Định vị chính xác

Lặp lại độ chính xác định vị

Tốc độ cắt tối đa

Gia tốc

Trọng lượng máy

Kích thước (L × W × H)

20kw/30KW; 8000mm×3000m; Trục X: ± 0,07mm Trục Y: ± 0,05mm (chiều dài đầy đủ)

Trục X: 0,05mm Trục Y: 0,05mm (chiều dài đầy đủ)

70m/min; 0.7G; Khoảng 5,6 tấn

Xấp xỉ 12m × 4,9m × 2,1m
