HF Series
Máy cắt laser tốc độ cao 3015 ⁄ 4020 ⁄ 6025 ⁄ 8025 ⁄ 10025 ⁄ 12025 ⁄ 12030 Công suất khả dụng: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW ⁄ 60kW
HF Series Mẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan

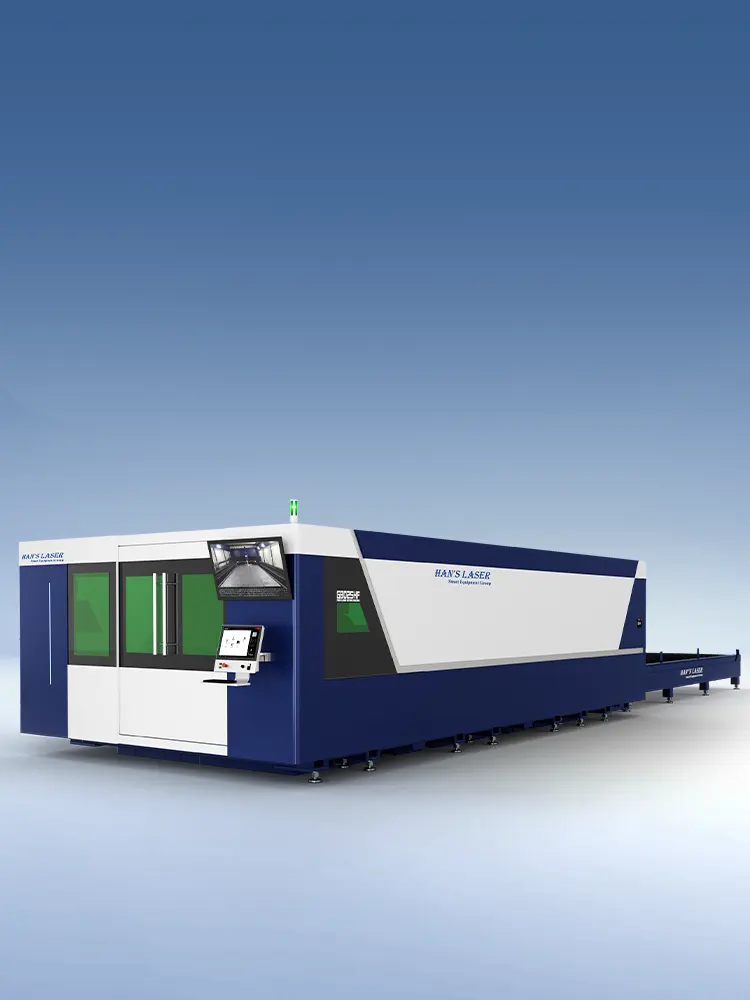

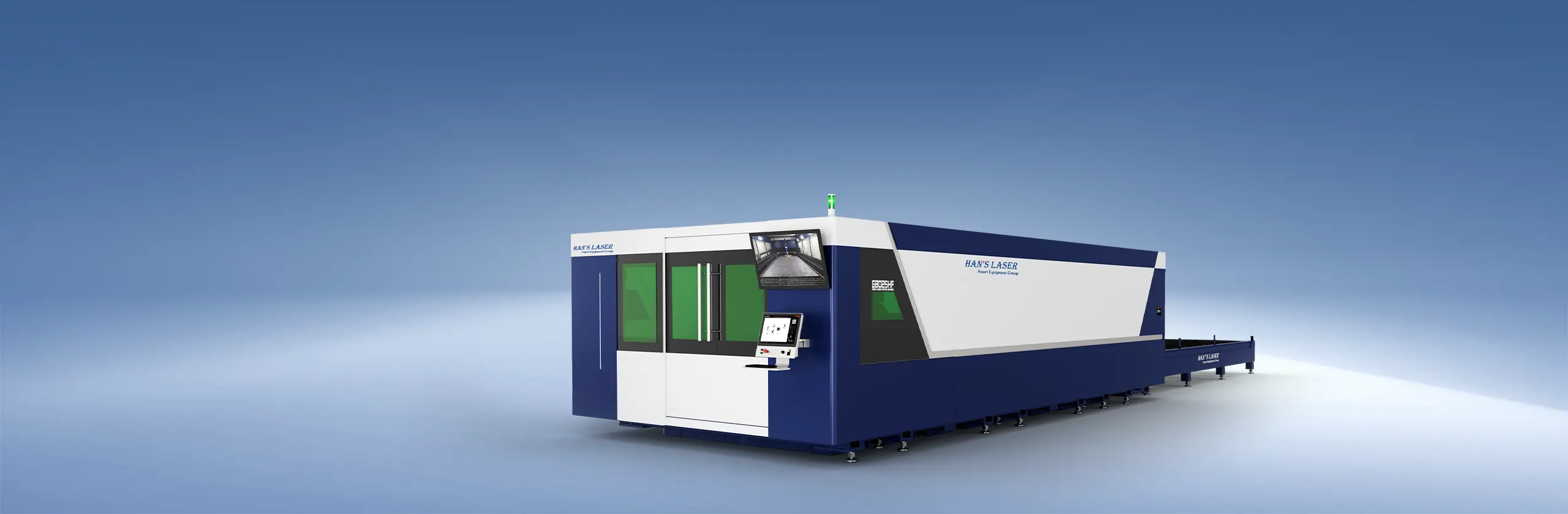

Máy cắt laser sợi tốc độ cao
Máy cắt laser sợi quang tốc độ cao dòng HF là sản phẩm chủ lực kinh điển của Han's Laser. Tập trung vào khả năng cắt laser công suất 12kW trở lên và cắt ổn định tấm dày, máy có thể đáp ứng yêu cầu cắt công suất cực cao 30kW trở lên. Máy sở hữu cơ sở dữ liệu quy trình cắt chuyên nghiệp cấp độ 12kW trở lên hoàn chỉnh, các công nghệ độc đáo như đục lỗ tức thì, cắt ổn định tấm dày, cắt áp suất thấp, cắt sạch, v.v., giúp tạo ra giá trị tối đa cho khách hàng.

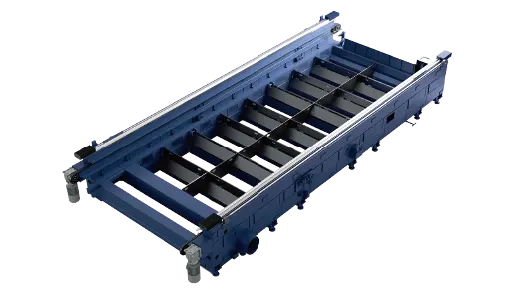

Khung máy kết cấu bán rỗng

Khung đế được hàn và tạo hình từ thép carbon, sau đó được xử lý bằng các quy trình ủ nhiệt, gia công thô, lão hóa rung, hoàn thiện và các quy trình khác để đạt được đặc tính cứng vững và chắc chắn.

Cấu trúc bán rỗng đặc biệt giúp tránh được nguy cơ biến dạng khung máy do gia nhiệt công suất cao, đáp ứng yêu cầu cắt laser siêu cao áp 50kW.

Ngoài ra, gạch chịu lửa được đặt phía trên khung. Những viên gạch chịu lửa này tạo thêm một lớp chắn cho việc cắt laser công suất cao, đồng thời dễ dàng và tiết kiệm chi phí bảo trì.

Hệ thống hút bụi đa vùng

Hệ thống hút bụi đa vùng mang lại hiệu quả loại bỏ bụi tốt theo từng khu vực, phân phối thông minh lưu lượng khí từ mỗi cửa hút đến từng cấu trúc phân vùng, giúp nâng cao hiệu quả khả năng hút và loại bỏ bụi của khu vực gia công. Hệ thống này cũng đáng tin cậy trong việc giảm nguy cơ ô nhiễm đầu cắt, giữ cho khu vực làm việc của bạn luôn sạch sẽ.

Khung máy mới bằng nhôm đùn

Nhẹ hơn, chắc chắn hơn, đẹp hơn và thời gian sản xuất ngắn hơn.

Cấu trúc thanh răng trục Z, chống va đập và chống ô nhiễm.

Cấu trúc thanh trượt dẫn hướng ngăn ngừa sự thay đổi độ chính xác của cụm dẫn hướng do va chạm với đầu cắt;

Thiết bị bôi trơn tự động tránh chuyển động ma sát không có dầu, cải thiện tuổi thọ của các bộ phận truyền động máy và đảm bảo tốc độ và độ chính xác hoạt động ổn định của máy.

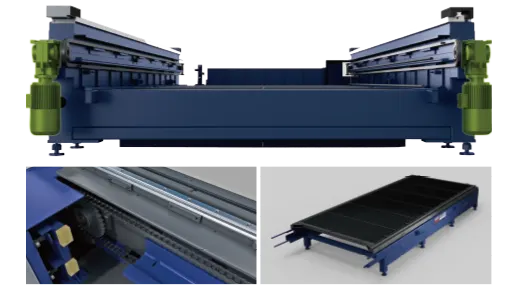

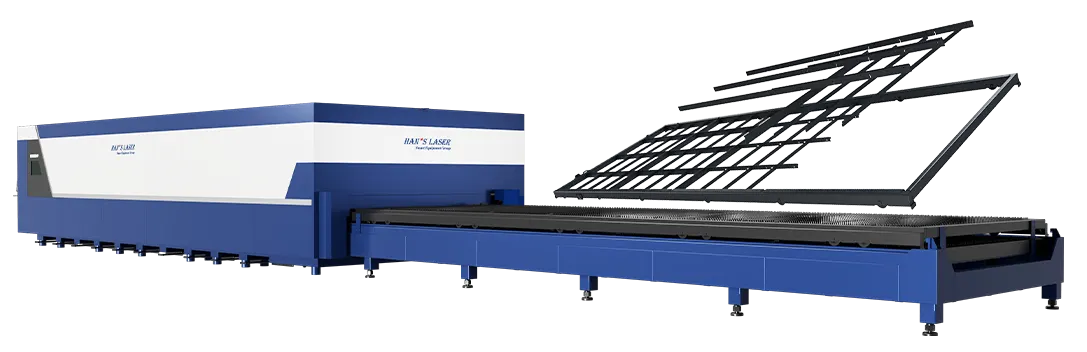

Bàn trượt với hệ thống truyền động kép

Sử dụng xích cường độ cao, hai bàn có thể kéo ra khỏi khu vực cắt cùng lúc.

 Việc chất tải và dỡ tải trên bàn không ảnh hưởng đến bàn khác, đảm bảo chất lượng cắt tốt ngay cả khi bàn kia đang chất tải hoặc dỡ tải.

 Dễ dàng thực hiện bảo trì bên trong máy.

 Máy hoạt động ổn định khi cắt vật liệu dày.

Diện tích cắt lớn hơn

Diện tích cắt được tăng lên, có thể cắt tấm theo tiêu chuẩn Mỹ (AS) kích thước “inch”.

Bàn làm việc cắt mô-đun

Thiết kế mô-đun đa năng, có thể thay thế linh hoạt, với các thanh đỡ cao hơn, dày hơn và chắc chắn hơn, chịu được lực cắt mạnh tốt hơn, và thuận tiện cho việc bảo trì và thay thế định kỳ.t.

Thiết bị Mix-M

Bằng sáng chế tủ trộn khí của Han's Laser (Tùy chọn)
Chức năng xử lý Mix-M: được trang bị laser công suất 20kW trở lên, thích hợp cho việc cắt nhanh thép carbon dày 10~40mm, giải quyết vấn đề cắt các tấm có độ dày trung bình và dày, cũng như hiện tượng xỉ bám ở góc, giúp cải thiện hiệu quả độ côn trên và dưới cũng như độ nhám của phôi, nâng cao đáng kể hiệu quả gia công và độ chính xác của phôi.

Chống trầy xước
Mái che tự động
Giải pháp tự động hóa
Giải pháp tự động hóa
Thiết bị nâng và điều chỉnh tấm, đảm bảo chất lượng cắt tốt, đặc biệt là đối với thép không gỉ và nhôm. ● Chống trầy xước mặt dưới của tấm; ● Dễ dàng nạp và điều chỉnh tấm;

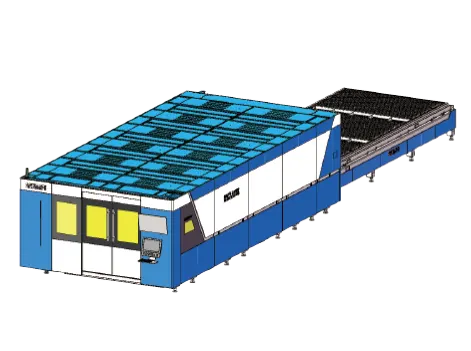

Mái che máy được bao kín hoàn toàn đóng vai trò như một lớp bảo vệ môi trường cho việc cắt laser, với mái che di động có thể đóng mở chỉ bằng một nút bấm. Chúng tôi mang đến cho bạn nhiều hơn để bảo vệ môi trường làm việc và đồng thời dễ dàng bảo trì.

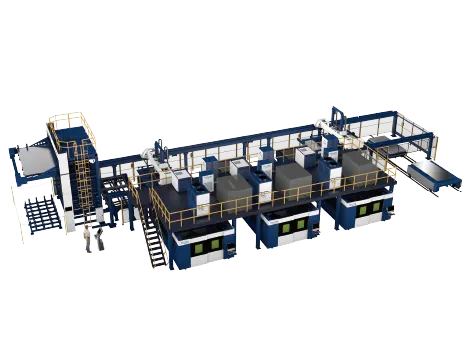

Với đội ngũ hỗ trợ kỹ thuật mạnh mẽ và kinh nghiệm dày dặn trong nhiều dự án, chúng tôi cung cấp các giải pháp tự động hóa đa dạng theo yêu cầu của khách hàng.
Với đội ngũ hỗ trợ kỹ thuật mạnh mẽ và kinh nghiệm dày dặn trong nhiều dự án, chúng tôi cung cấp các giải pháp tự động hóa đa dạng theo yêu cầu của khách hàng.
Khả năng cắt
Mẫu dữ liệu kỹ thuật

HF Series

Khu vực làm việc

Tốc độ định vị trục tối đa (X/Y)

Gia tốc tối đa

Khả năng lặp lại

Tải trọng tối đa

3150mmx1620mm

200m/min

2.8g

0.02mm

2150kg

4100mmx2100mm

200m/min

2.8g

0.02mm

3840kg

6200mmx2600mm

160m/min

2.5g

0.02mm

7200kg

8200mmx2600mm

160m/min

2.5g

0.02mm

9600kg

10100mmx2600mm

140m/min

1.5g

0.05mm

12000kg

12100mmx2600mm

140m/min

1.5g

0.05mm

14100kg

12100mmx3100mm

140m/min

1.5g

0.05mm

16000kg
