Dòng PD
Tập đoàn thiết bị thông minh Han Laser nhấn mạnh Đổi mới độc lập, làm chủ công nghệ cốt lõi của ánh sáng Nguồn, hệ thống CNC, thành phần chức năng, v.v.
Dòng PD ngẫu nhiên Mẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan

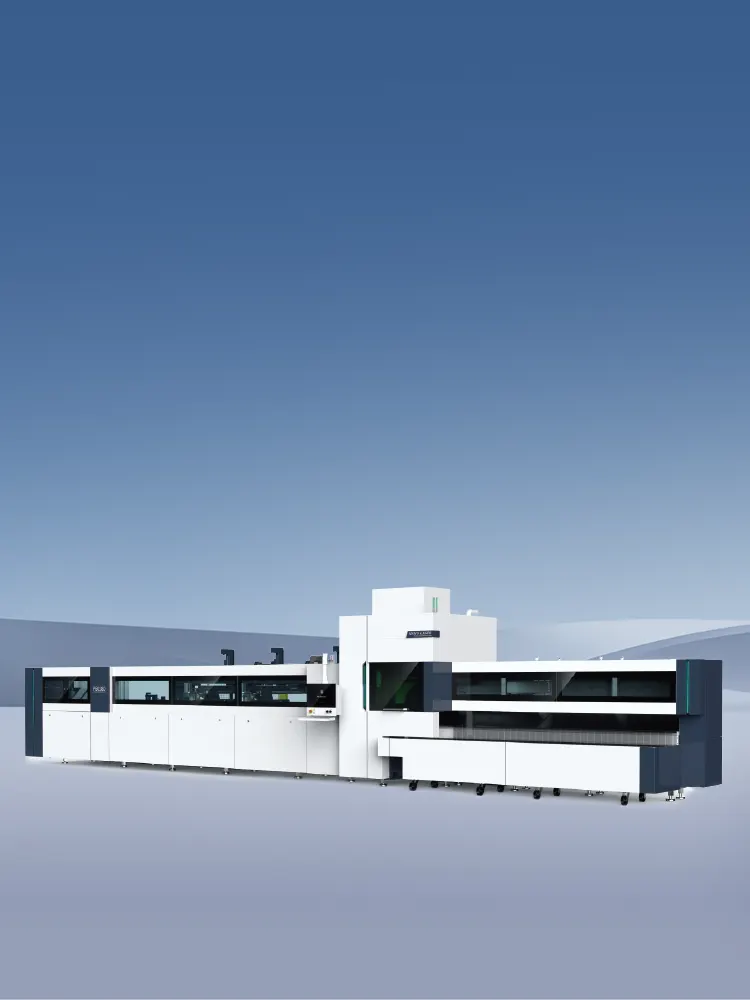

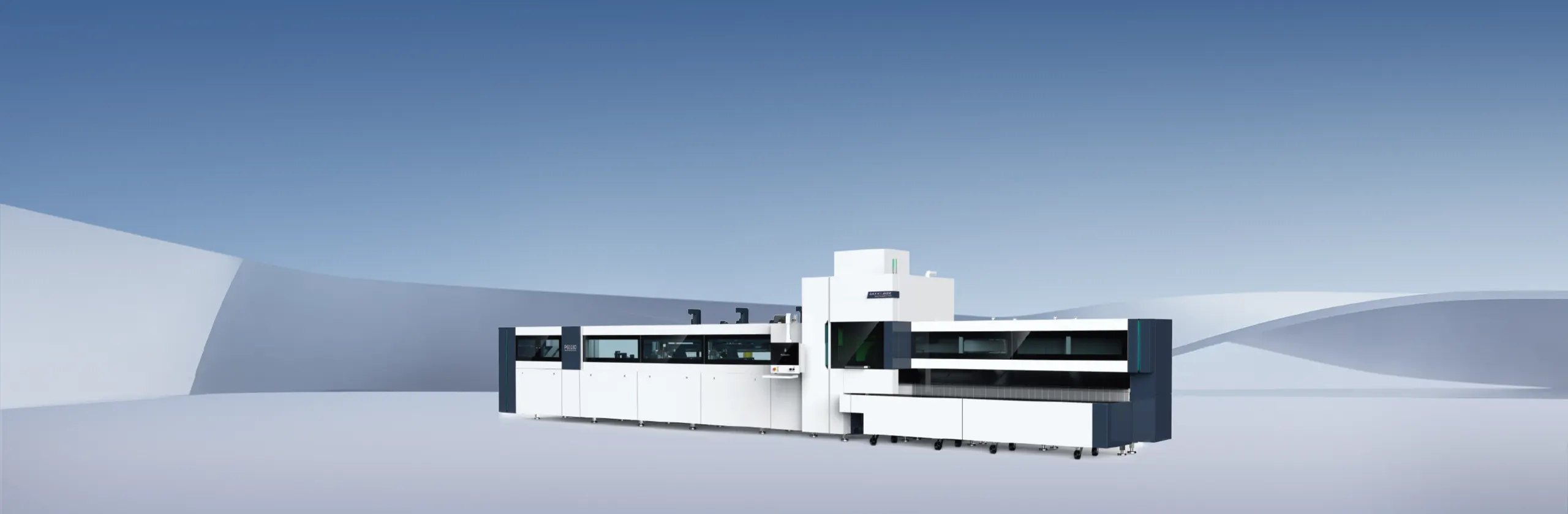

Giải pháp gia công ống chuyên nghiệp: Máy cắt ống laser tự động PD Series
Máy cắt ống laser dòng PD được thiết kế để xử lý ống kim loại CNC chính xác, hỗ trợ cắt ống vuông, tròn, hình bầu dục và ống đặc biệt hiệu quả cao (thép carbon thấp, thép không gỉ, hợp kim nhôm, v.v.). Sử dụng cấu trúc ngang có độ cứng cao với hệ thống truyền động rack và hướng dẫn tuyến tính chính xác cao để đạt được độ chính xác cắt ± 0,1mm. Tích hợp với hệ thống xếp dỡ hoàn toàn tự động, nó cải thiện năng suất với thời gian chu kỳ hàng đầu trong ngành, đồng thời mang lại sự ổn định, hiệu quả chi phí và khả năng thích ứng vượt trội cho nhu cầu sản xuất ống chuyên nghiệp.

Máy cắt ống laser



●  Máy cắt ống laser PD Series là máy cắt ống laser tự động CNC chính xác tích hợp cắt laser, máy móc chính xác, công nghệ CNC, v.v.

●  Chủ yếu được sử dụng để cắt ống kim loại như thép carbon thấp, thép không gỉ, ống hợp kim nhôm (ống vuông, tròn, hình bầu dục) và các ống khác (vui lòng cho biết nếu có ống hình bầu dục).

●  Nó là máy cắt ưa thích của ngành công nghiệp chế biến ống kim loại. Nó có các tính năng của tính chuyên nghiệp, tốc độ cao, độ chính xác cao, hiệu quả cao và tỷ lệ giá cao.

Tại sao chọn PD Series



Máy thông qua cấu trúc ngang, giá đỡ và bánh răng, hướng dẫn tuyến tính chính xác cao, truyền ổn định và độ chính xác cao. Nó được trang bị thiết bị xử lý hoàn toàn tự động, giúp cải thiện đáng kể hiệu quả sản xuất của máy công cụ.

Hệ thống kẹp



• An toàn cao khi cắt khí và giữ áp suất

• Cấu trúc truyền động cơ học, hệ số an toàn thiết kế linh kiện cao, có thể ổn định sản xuất liên tục 24 giờ

• Đột quỵ kẹp ngắn, độ chính xác lặp lại cao

• Giám sát kỹ thuật số để xác định kích thước ống kẹp trong thời gian thực

Chuck sau



• Áp dụng cấu trúc xả với niêm phong tốt bên trong.

• Quạt trước và sau được thiết lập để loại bỏ khí nhiệt độ cao trong ống, tránh ảnh hưởng của biến dạng nhiệt đến độ chính xác, loại bỏ bụi cắt hiệu quả và cải thiện môi trường làm việc.

• Chuck được thiết kế với cấu trúc kích thước ống kẹp dễ nhận biết và cảm biến tương ứng.

Hỗ trợ nổi



• Trục X sử dụng ổ bánh răng và bánh răng, hướng dẫn tuyến tính, hoạt động đáng tin cậy;
• Thiết bị hỗ trợ phụ trợ servo nổi lên và xuống để đảm bảo hỗ trợ hiệu quả, ngăn ngừa đường ống chảy xệ và cải thiện độ chính xác xử lý.

Bảng điều khiển có thể điều chỉnh



Bảng điều khiển có thể được điều chỉnh trong thời gian thực theo chiều cao của người vận hành. Hoạt động xoay nhiều góc, dễ quan sát khi hoạt động, phù hợp với các điều kiện hoạt động khác nhau.

Optional
Thức ăn bán tự động
Thức ăn hoàn toàn tự động
Thức ăn bán tự động
Đặt thủ công toàn bộ hàng ống trên giá đỡ vật liệu và tự động đưa nó vào vị trí kẹp trên bàn xoay. Các phôi được cắt trượt trực tiếp vào khung thành phẩm. Thiết bị phát hiện quang điện trên mâm cặp di động có thể đảm bảo mâm cặp đi vào đến vị trí chính xác của vật liệu kẹp.
Khả năng cắt
Mẫu dữ liệu kỹ thuật
* Chỉ để tham khảo, Tất cả các dữ liệu được dựa trên các tài liệu kỹ thuật thực tế.

Dòng PD

Loại máy

Nguồn laser

Phạm vi xử lý tối đa

Tốc độ tối đa (A, B trục)

Tốc độ di chuyển nhanh trục X/Y

Khả năng chịu tải tối đa

Chiều dài vật liệu tối đa

P6010D/P6018D/P8018D/P10018D; 1000w ⁄2000w ⁄3000w ⁄4000w (có thể được tùy chỉnh)

Φ20-180 mm Φ20-180 mm (tùy chọn: Φ20-110 mm Φ20-110 mm)

120r/phút (tùy chọn: 150r/phút)

120m/min; 260 kg

12,200 mm
