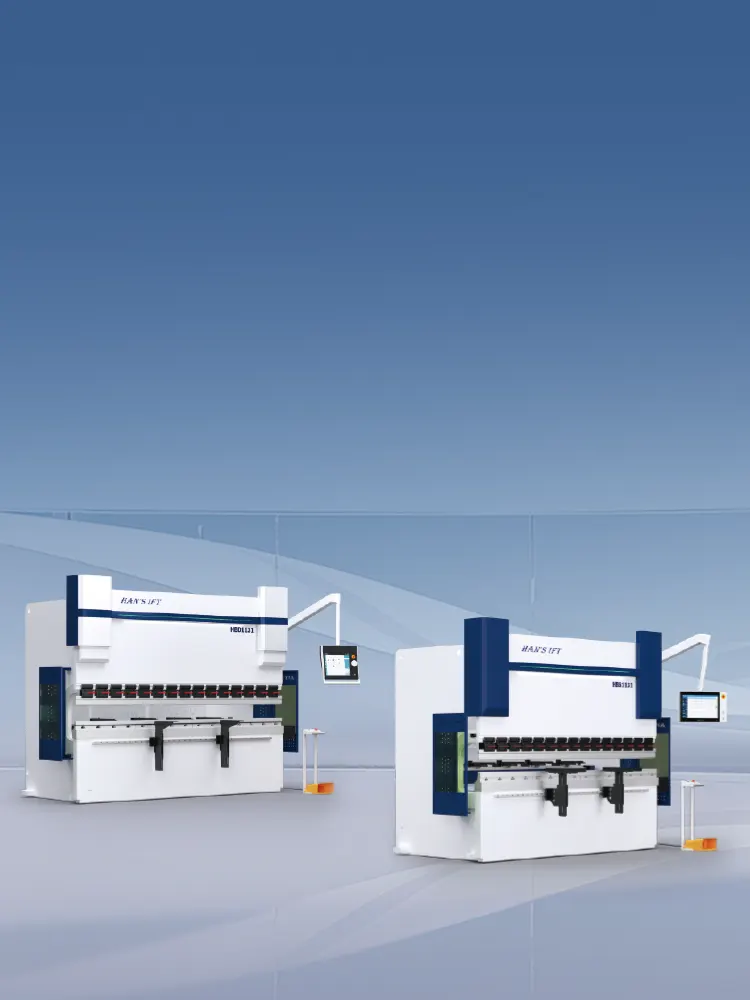

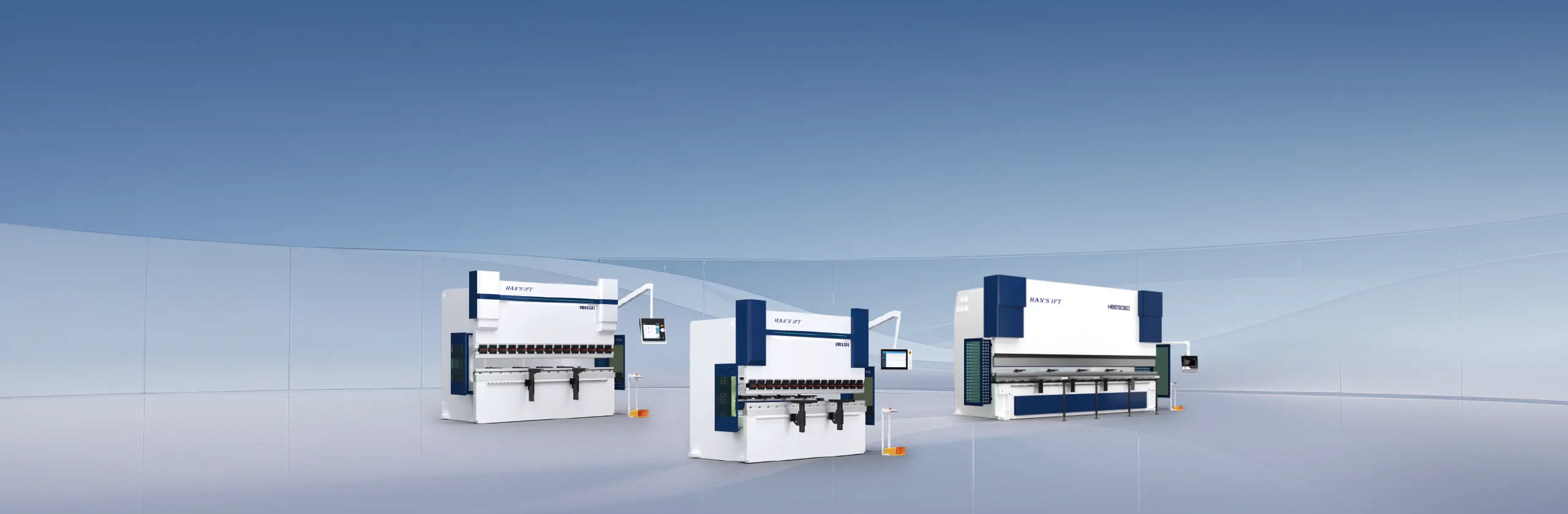

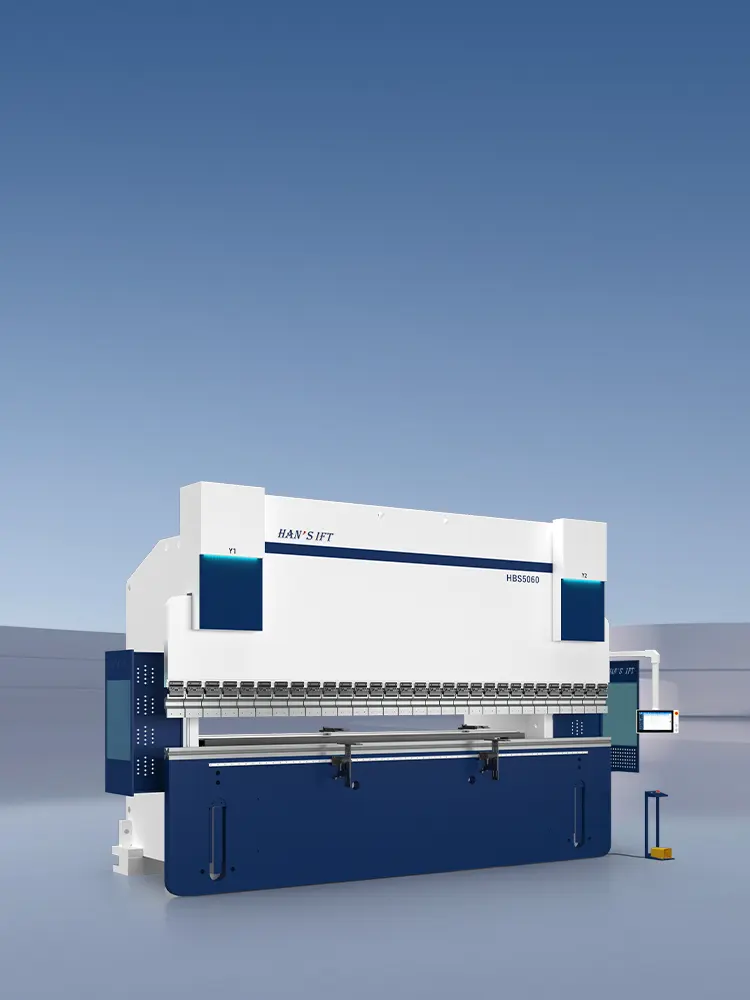

HBS Series
Máy uốn servo CNC hiệu suất cao Nhiều lựa chọn cấu hình máy, nhiều thông số áp lực và chiều dài gia công; Thước đo độ chính xác cao, đảm bảo độ chính xác uốn mạnh mẽ;
HBS Series Mẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan

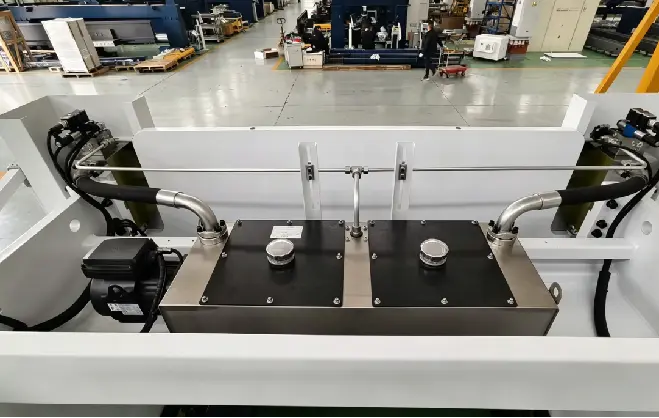

Sự kết hợp giữa hệ thống thủy lực và điều khiển hoàn toàn mới, cùng với bình chứa dầu bằng thép không gỉ chịu dầu, giúp tiết kiệm dầu và giảm tiêu thụ, tiết kiệm năng lượng và thân thiện với môi trường.
Sự kết hợp giữa hệ thống thủy lực và điều khiển hoàn toàn mới, cùng với bình chứa dầu bằng thép không gỉ chịu dầu, giúp tiết kiệm dầu và giảm tiêu thụ, tiết kiệm năng lượng và thân thiện với môi trường.

Xi lanh thủy lực

Các xi lanh dầu chính ở cả hai phía sử dụng van servo điện thủy lực và thang đo lưới để tạo thành hệ thống điều khiển vòng kín, với phản hồi chính xác và hoạt động chính xác của thanh trượt, nhờ đó độ chính xác uốn cong và độ chính xác định vị lặp lại của thanh trượt đạt mức cao.

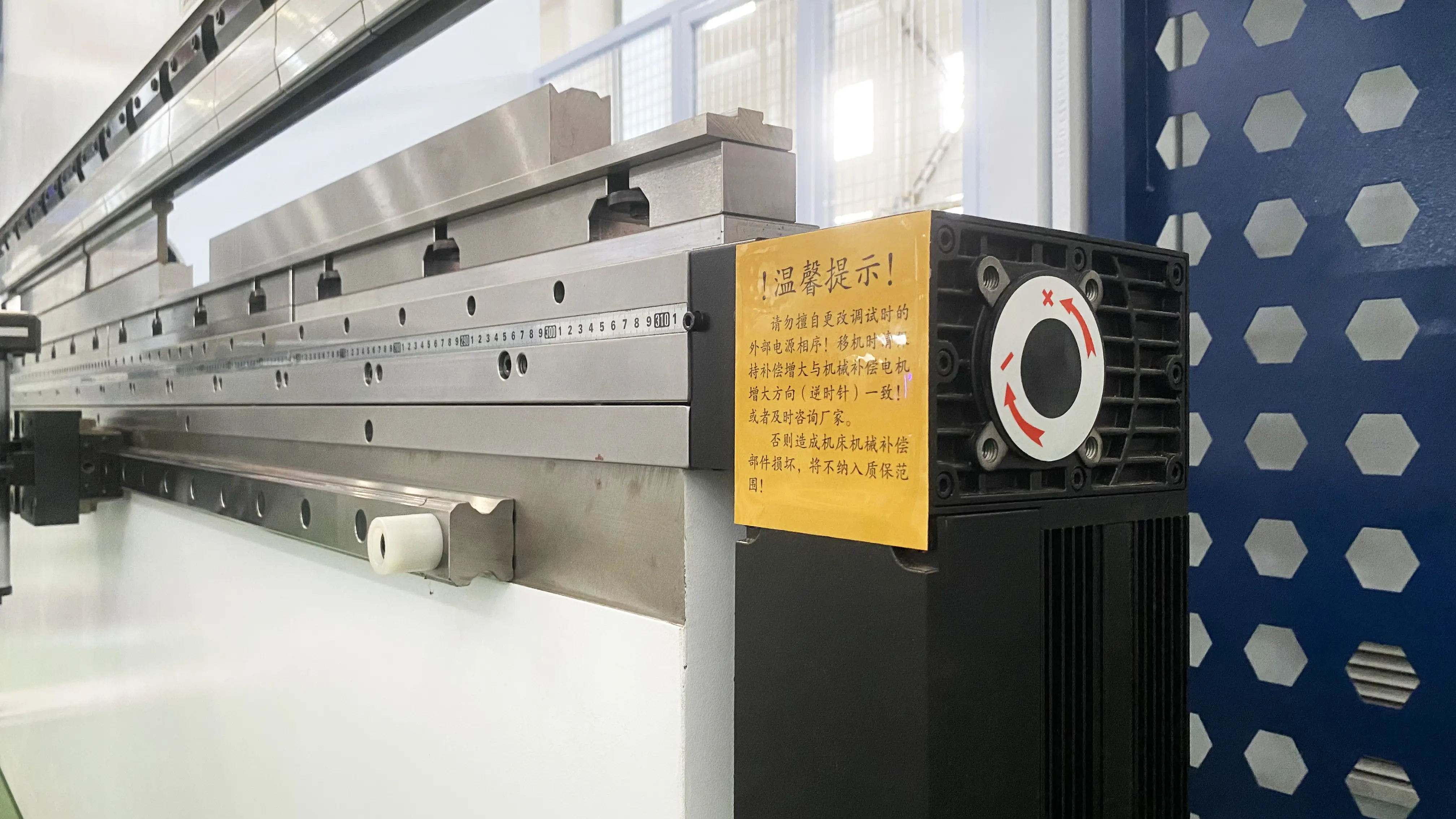

Hệ thống làm cứng mão răng cơ khí hai chiều

Hệ thống CNC tự động tính toán và thiết lập lượng bù, và quá trình bù sử dụng điều khiển vòng kín với độ chính xác cao, đảm bảo tính nhất quán của góc uốn dọc theo toàn bộ chiều dài.

Hệ thống điều chỉnh độ cong cơ khí là một cấu trúc điều chỉnh hai chiều, có thể đáp ứng việc điều chỉnh bù trừ của máy theo cả hướng ngang và hướng dọc.

Hệ thống thước đo ngược

Cơ cấu thước đo phía sau với đầy đủ chức năng được áp dụng, cho phép lựa chọn và điều khiển nhiều thước đo phía sau. Các bộ phận chức năng trong thước đo phía sau, như thanh dẫn hướng, vít me bi, ổ bi, v.v., đều sử dụng các phụ kiện chất lượng cao để đảm bảo độ chính xác của thước đo.

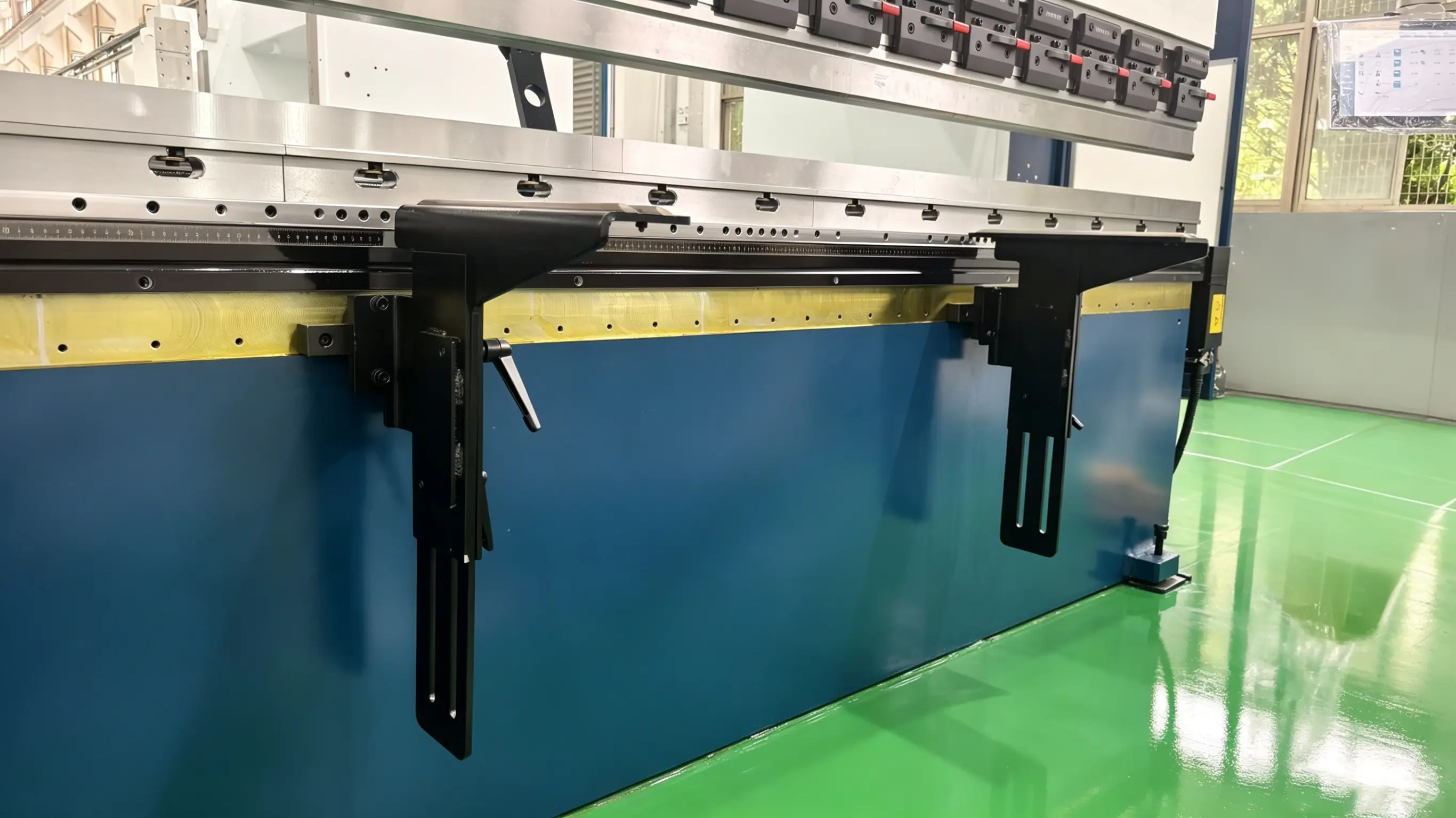

Giá đỡ di động

Phần trên của bàn làm việc được trang bị một giá đỡ di động. Giá đỡ này có thể điều chỉnh chiều cao và góc xoay theo yêu cầu, điều chỉnh vị trí di chuyển theo khoảng cách bước và hỗ trợ thao tác uốn, giúp thao tác thoải mái và hiệu quả hơn.

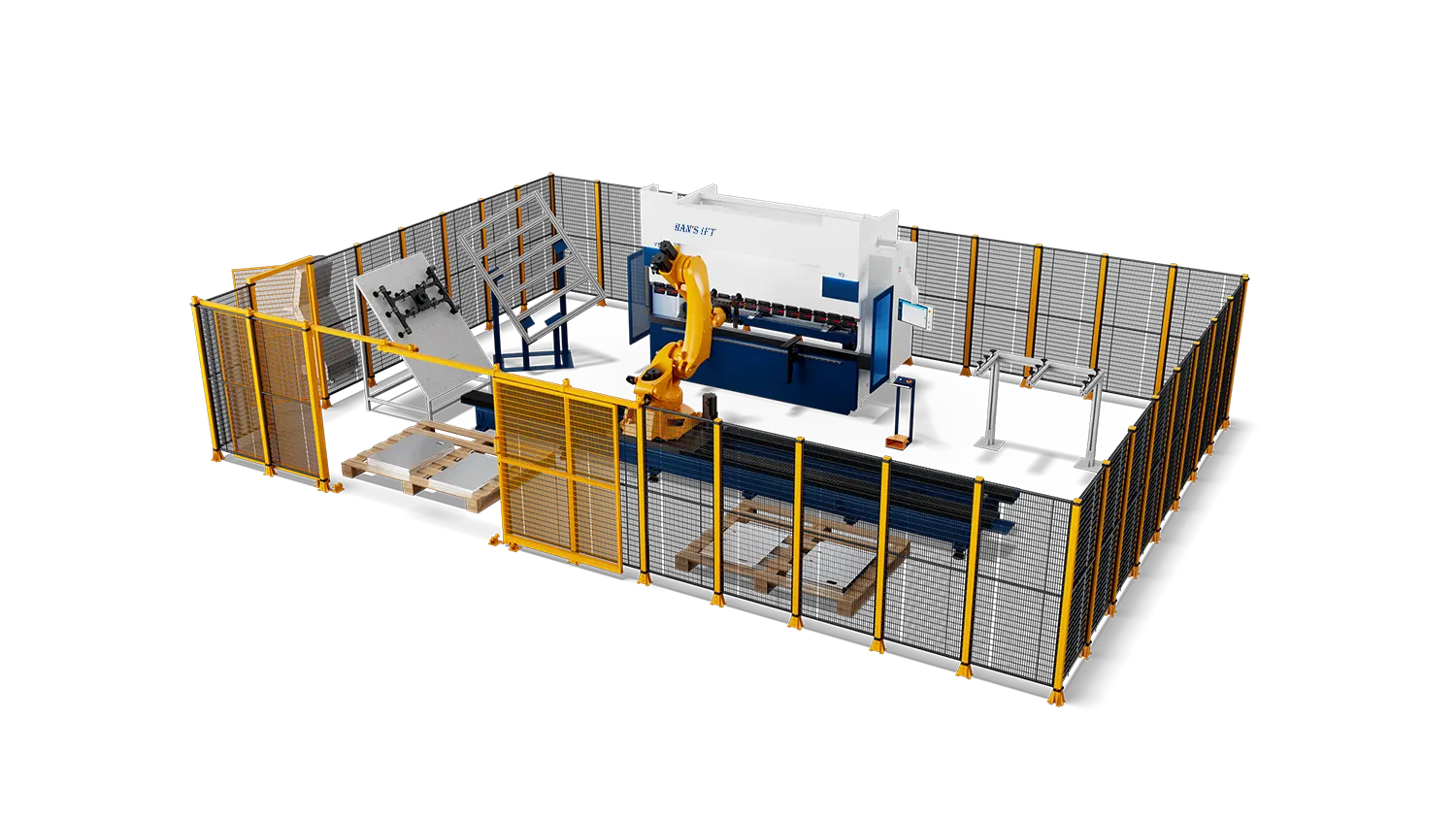

Buồng uốn tự động

Sự kết hợp giữa máy uốn CNC và robot giúp tự động kẹp, định tâm, uốn và xếp pallet các tấm kim loại để đáp ứng sản xuất hàng loạt liên tục 24 giờ, giảm cường độ lao động thủ công, cải thiện đáng kể hiệu quả sản xuất và tiết kiệm chi phí. Các giải pháp dây chuyền uốn tùy chỉnh có sẵn theo yêu cầu.



Vật mẫu
Mẫu dữ liệu kỹ thuật
* Chỉ mang tính chất tham khảo, mọi dữ liệu đều phải tuân theo tài liệu kỹ thuật thực tế.

Dòng HBS

Lực uốn tối đa (kN)

Chiều rộng uốn tối đa (mm)

Hành trình piston (mm)

Chiều cao khi đóng (mm)

Khoảng cách giữa các cột (mm)

Độ sâu họng (mm)

Công suất động cơ chính (KW)

Đang tiến đến (mm/s)

Tốc độ làm việc (mm/s)

Tốc độ quay trở lại (mm/s)

1100

3100

215

525

2600

410

8.5

200

15

180

1100

4100

215

525

3200

410

8.5

200

15

160

1600

3100

215

525

2600

410

13.2

185

14

160

1600

4100

215

525

3200

410

13.2

185

14

150

2300

3100

215

575

2600

410

16.7

150

13

150

2300

4100

215

575

3200

410

16.7

150

13

140

2600

3100

250

590

2600

410

16.7

140

12

140

3200

3200

250

590

2600

410

21.4

90

9

100

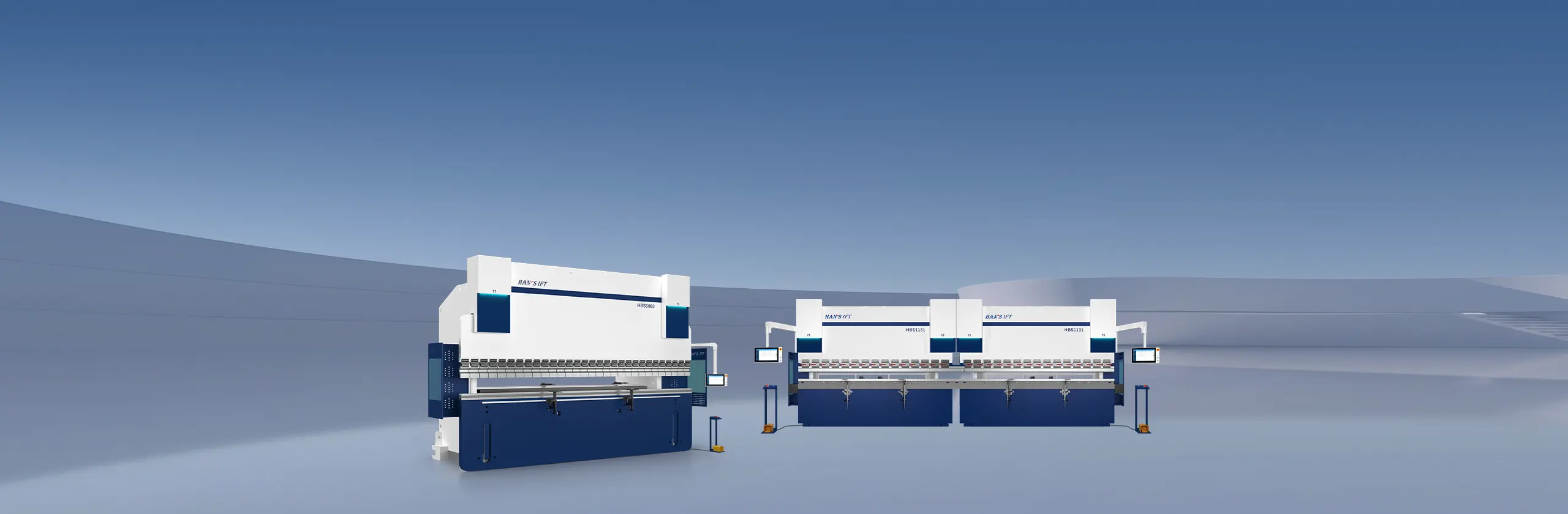

Sản phẩm được đề xuất
