Dòng SLU
Hiệu quả cao ⁄ Tự động hóa toàn bộ quy trình ⁄ Tiết kiệm lao động ⁄ Kiểm soát thuận tiện
Dòng SLU ngẫu nhiên Mẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan

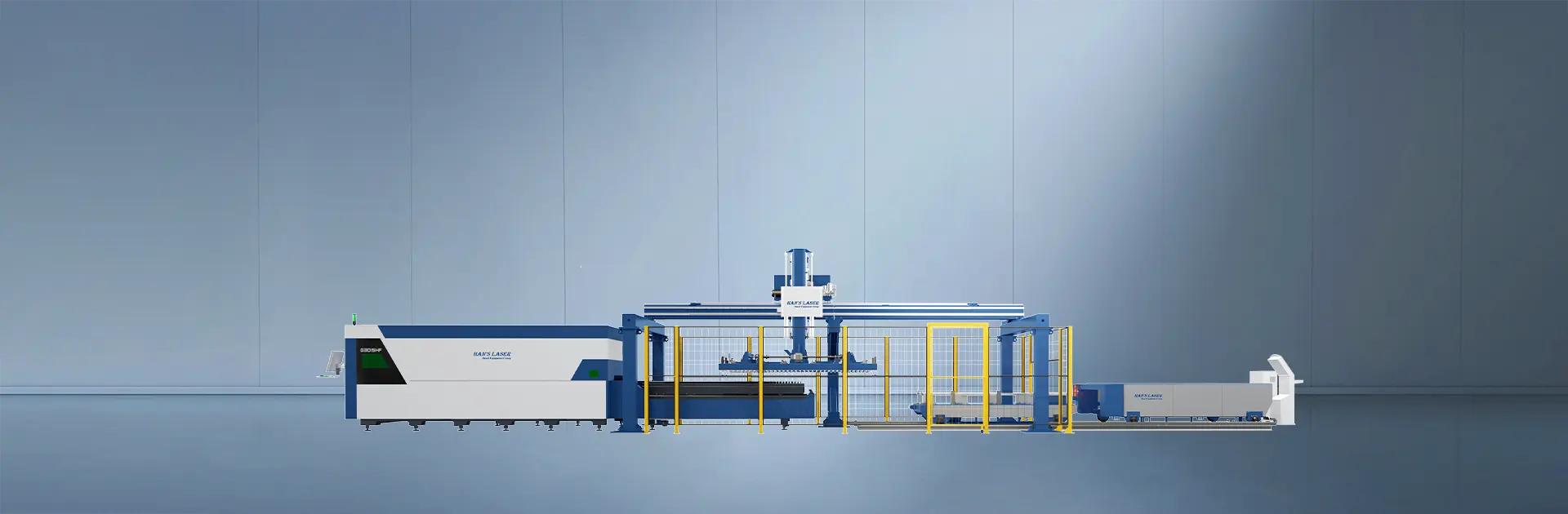

Hệ thống xếp dỡ tự động hiệu quả cao
SLU Series cung cấp hoàn toàn tự động chọn, tải, xử lý và dỡ hàng với hiệu quả chi phí tối ưu. Được thiết kế cho năng suất cao, chi phí vận hành thấp và kiểm soát thân thiện với người dùng, nó đơn giản hóa sản xuất trong khi giảm lao động và chi phí.

Thành phần chính



Hệ thống xếp dỡ tự động chủ yếu bao gồm dây chuyền lắp ráp khung C, thiết bị tích hợp xếp dỡ, xe đẩy điện tử cao và thấp và hệ thống điều khiển.

Hệ thống bao gồm các thành phần sau:

• Hỗ trợ hình chữ C;

• Thiết bị nạp hút chân không;

• Đường đi bộ dầm;

• Thiết bị tháo nĩa.

Dây chuyền lắp ráp khung C


Các thành phần gia công chính như chùm span của khung hình chữ C được hàn bằng hồ sơ. Quy trình công nghệ như sau: hàn → gia công thô → giảm căng thẳng rung → hoàn thiện, có thể loại bỏ tốt hơn căng thẳng do hàn và gia công, cải thiện sự ổn định của dây chuyền lắp ráp khung C.

Tải và dỡ thiết bị tích hợp



Cơ chế tải/dỡ hàng tích hợp có khung hàn với hệ thống truyền dẫn hướng dẫn hỗ trợ hút chân không (điều khiển điện từ riêng biệt để kẹp giấy thích ứng) và nĩa lược. Các dĩa nâng thành phẩm/phế liệu từ khoảng trống bàn làm việc bằng cách chèn ngang, chuyển chúng sang xe phân loại, trong khi hệ thống có khả năng di chuyển dọc/ngang để xử lý giấy chính xác.

• Mỗi cốc hút được điều khiển độc lập, linh hoạt và tương thích với nhiều định dạng tấm kim loại.

• Được trang bị chức năng kép tải và dỡ tự động, hoạt động nhanh chóng và chính xác. Nó sử dụng hút chân không để hấp thụ nguyên liệu và đĩa và có một ngã ba thưa thớt để dỡ hàng đảm bảo mức độ an toàn cao.

Phân lớp hiệu quả


Độ dày đo nhạy, lớp chính xác, đảm bảo sản xuất nguyên khối, ngăn chặn cắt tấm không chính xác trong quá trình sản xuất.


Chuyển tiếp liền mạch


Tải và dỡ hàng liên tục cải thiện đáng kể năng suất bằng cách loại bỏ các hoạt động thủ công không mong muốn.

Hàng rào an ninh


Thiết bị được trang bị công tắc liên động an toàn, hoạt động tự động trong khu vực và sử dụng hàng rào an ninh không có bảo vệ góc chết để ngăn chặn sự xâm nhập của nhân viên và đảm bảo hoạt động an toàn của hệ thống.

Hệ thống điều khiển và thông tin



Hệ thống điều khiển tổng thể của dây chuyền sản xuất được chia thành ba phần: hệ thống điều khiển xếp dỡ, hệ thống điều khiển số máy cắt và hệ thống điều khiển lập kế hoạch thông minh FMS (tùy chọn). Hệ thống điều khiển xếp dỡ kiểm soát hoạt động của kho vật liệu, thiết bị xếp dỡ và xe hoàn thành. Hệ thống CNC của máy cắt thực hiện cắt laser và điều khiển trao đổi tự động của bàn làm việc. Hệ thống điều khiển và lập kế hoạch thông minh FMS phân công nhiệm vụ xử lý, sắp xếp xếp xếp dỡ máy, điều chỉnh máy cắt và làm việc có trật tự và hiệu quả với hệ thống xếp dỡ.

Hệ thống điều khiển xếp dỡ tự động



Hệ thống điều khiển tự động của dây chuyền sản xuất sử dụng bộ điều khiển PLC và các bộ phận khác nhau của nó được triển khai dựa trên giao thức bus ProfiNet, tạo thành một hệ thống điều khiển phân tán. Chương trình điều khiển tuân theo tiêu chuẩn quốc tế IEC, cấu trúc chương trình là mô-đun, tiêu chuẩn hóa, phổ quát và dễ nâng cấp. Hệ thống này cung cấp các chức năng tự chẩn đoán và tự xử lý hiệu quả, cũng như các chức năng giám sát và báo động bất thường phong phú. Nó rất dễ dàng để duy trì và vận hành.

ngẫu nhiên
Hệ thống điều khiển và lập kế hoạch thông minh FMS
HansAPC-FMS4.0 Hệ thống điều khiển quản lý linh hoạt
Hệ thống điều khiển và lập kế hoạch thông minh FMS
Hệ thống điều khiển và lập kế hoạch thông minh FMS phù hợp cho dây chuyền sản xuất cắt 1-to-n. Nó có thể hoạt động độc lập hoặc tích hợp với hệ thống điều khiển quản lý linh hoạt Hans APC-FMS 4.0 như một phần của hệ thống điều khiển chính. Hệ thống hỗ trợ nhiều chức năng như đánh dấu tiền xử lý, lập lịch thực hiện đơn đặt hàng, phản hồi về hiệu suất xử lý, v.v., máy phân phối thông minh tự động tải chương trình xử lý và công nghệ xử lý, và có thuật toán lập lịch nhiệm vụ động để đảm bảo kết nối trơn tru giữa các hoạt động xếp dỡ, hệ thống xếp dỡ và máy công cụ được phối hợp để tiếp tục làm việc cùng nhau với hiệu quả cao nhất
HansAPC-FMS4.0 Hệ thống điều khiển quản lý linh hoạt
Toàn bộ hệ thống bao gồm hệ thống điều khiển quản lý linh hoạt FMS4.0 và nhiều loại phần mềm máy trạm khách. Hệ thống FMS4.0 trao đổi dữ liệu với các hệ thống bên ngoài như ERP, MES, WMS và CAM. Ngoài ra, nó phân công các nhiệm vụ sản xuất cho các khách hàng dây chuyền sản xuất tự động và các khách hàng máy trạm khác (chẳng hạn như phân loại, decoiling, đấm và cắt) và thu thập dữ liệu liên quan. Khách hàng của dây chuyền sản xuất tự động và các máy trạm khác chịu trách nhiệm kiểm soát hướng dẫn thiết bị, thực hiện nhiệm vụ sản xuất và thu thập dữ liệu trong phạm vi kiểm soát của họ, cũng như trao đổi dữ liệu theo thời gian thực với hệ thống FMS4.0.
Mẫu dữ liệu kỹ thuật
* Chỉ để tham khảo, Tất cả các dữ liệu được dựa trên các tài liệu kỹ thuật thực tế.

Dòng SLU

Dấu chân (L × W × H)

Tốc độ di chuyển tối đa

Tốc độ định vị tối đa

Kích thước tối đa để tải giấy

Kích thước tối đa của giấy dỡ

Hệ thống điều khiển

Trọng lượng hấp dẫn tối đa

Số lượng giỏ hàng điện tử

Vòng bi xe đẩy điện tử

Tốc độ di chuyển ngang của Electronic Arts

Đánh giá điện áp cung cấp

Tần số

Giai đoạn

18,5 mét × 5,6 mét × 4 mét

40 mét/phút

8 mét/phút

3000×1500×5

3000×1500×5

Hệ thống điều khiển PLC

180 kg

2. 4t; 20m/min; 380 vôn

50 hertz

3.
