HF 50 Series
Máy cắt laser cao cấp 3015 ⁄ 4020 ⁄ 4025 Công suất khả dụng: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW
HF 50 Series Không bắt buộcMẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan

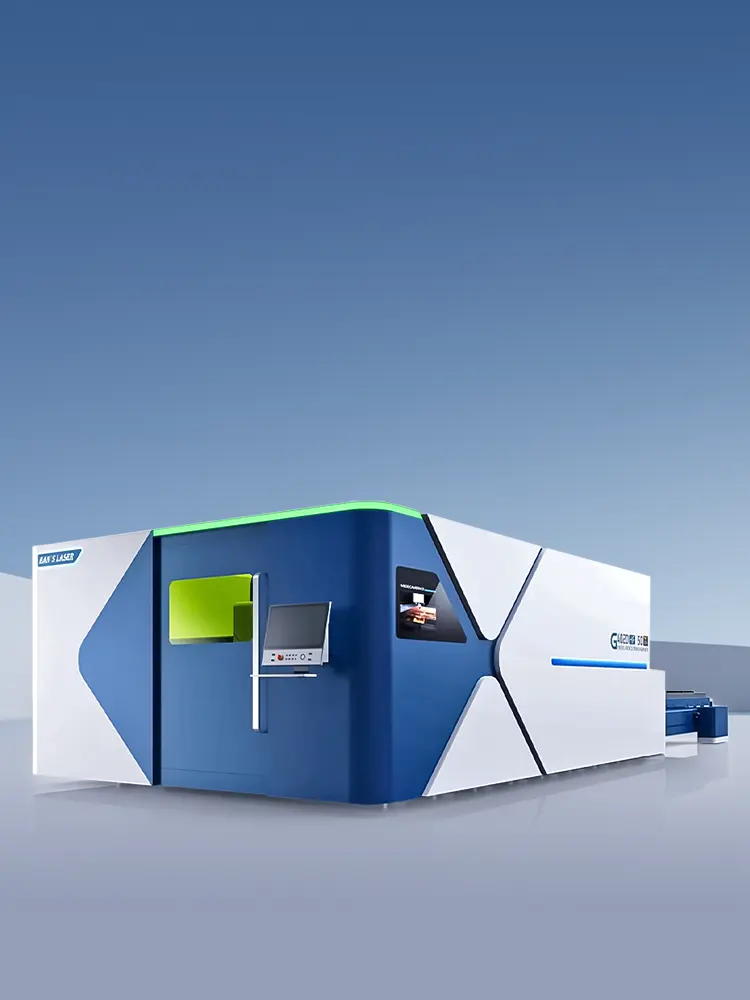

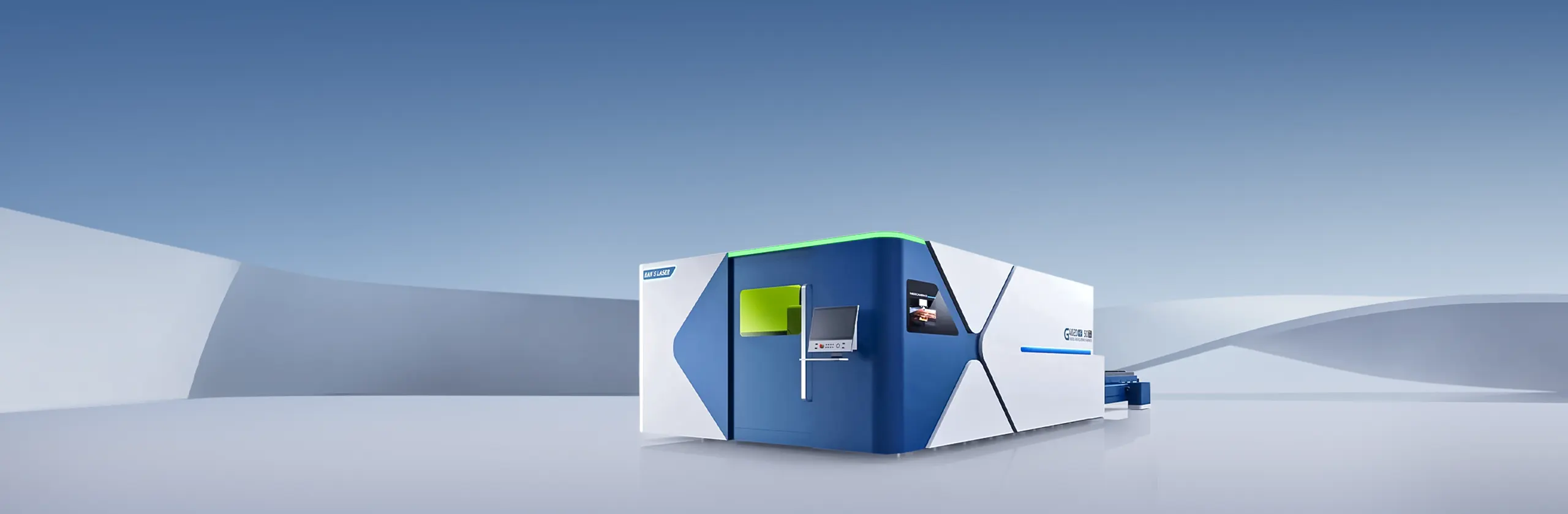

Máy cắt laser cao cấp với năng suất sản xuất nhiều chi tiết hơn và chất lượng chi tiết cao
Sản phẩm cao cấp HF 50 được trang bị hệ thống điều khiển Rexroth + Hệ thống truyền động tuyến tính & dẫn hướng tuyến tính độ chính xác cao với hệ thống đo lường tích hợp. Tốc độ tối đa của trục đơn có thể đạt 300mm/phút và gia tốc tối đa có thể đạt 5g. Độ chính xác định vị đạt 0,01 và độ lặp lại đạt 0,005mm.

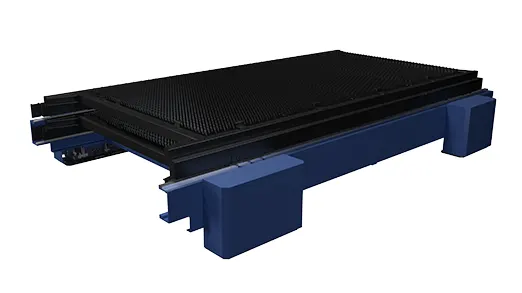

Khả năng chịu tải trọng lớn cho vật liệu dày

Độ chính xác nâng đồng bộ có thể đạt ±1%

Hai bàn có thể kéo ra khỏi khu vực cắt cùng lúc;
Việc xếp và dỡ vật liệu trên bàn không ảnh hưởng đến nhau;
Dễ dàng thực hiện, duy trì công việc bên trong máy, xếp và dỡ vật liệu tấm kim loại nhanh chóng và an toàn;
Đảm bảo chất lượng cắt tốt khi bàn kia đang xếp hoặc dỡ vật liệu;



Độ tin cậy lâu dài

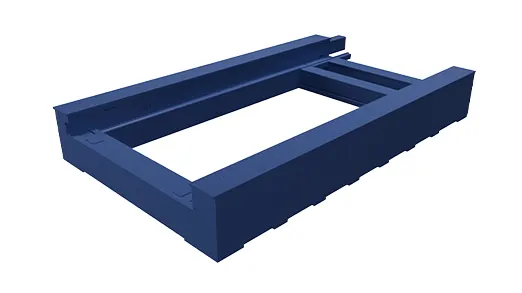

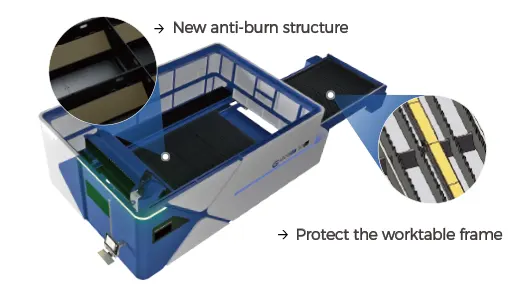

Cấu trúc rỗng mới

Loại bỏ nguy cơ biến dạng nhiệt do công suất cao;
Có thể dễ dàng lắp thêm băng tải tùy chọn vào HF50;
Phù hợp với công suất laser lên đến 50kW;
Bệ máy và bàn làm việc riêng biệt;
Đảm bảo máy hoạt động ổn định lâu dài.

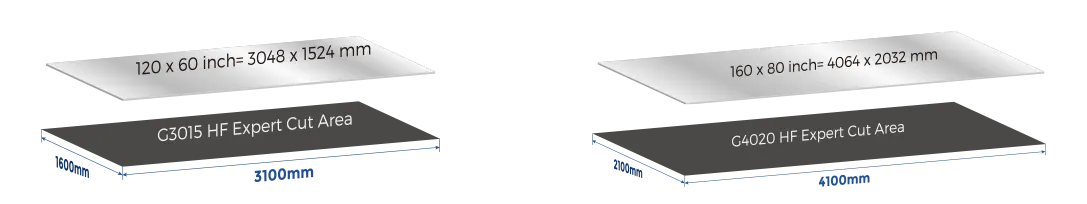

Diện tích cắt lớn hơn

Diện tích cắt tăng lên, có khả năng cắt được các tấm AS (Tiêu chuẩn Hoa Kỳ) có kích thước inch.

Công suất gia công cao hơn

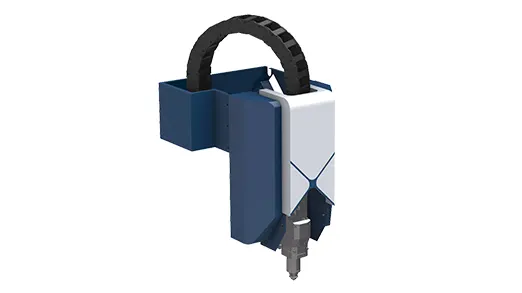

Trục Z mới sử dụng hệ thống truyền động tuyến tính với chức năng bôi trơn tự động. Đường dẫn hướng tuyến tính được tích hợp hệ thống đo lường và khối điều chỉnh, mang lại tốc độ định vị nhanh hơn, gia tốc cao hơn, tuổi thọ dài hơn và độ chính xác cắt được cải thiện.

Thiết kế động lực học cao được cấp bằng sáng chế

Cấu trúc cổng trục mới với cổng trục linh hoạt tự điều chỉnh

Tốc độ trục đơn tối đa 300mm/phút;
Gia tốc tối đa 5g;
Độ chính xác định vị 0,01mm
Độ lặp lại 0,005mm;

Chống trầy xước

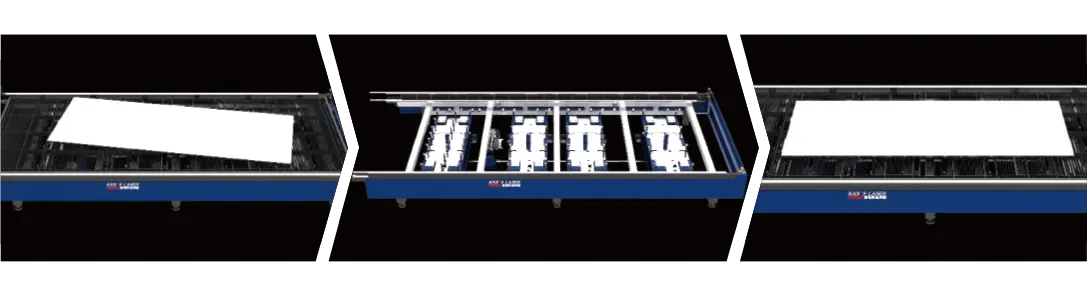

Thiết bị điều chỉnh độ nâng tấm (tùy chọn)
  Ngăn ngừa trầy xước ở đáy tấm;
Dễ dàng lắp và điều chỉnh tấm ;

Đảm bảo chất lượng cắt tuyệt vời, đặc biệt khi cắt thép không gỉ và nhôm.

Tiêu thụ khí thấp hơn

Áp suất cắt N2 thấp
Tốc độ cắt nhanh hơn, thời gian cắt cùng một mẻ ngắn hơn, tiết kiệm khí lên đến 67%.

Thiết bị Mix-M

Bằng sáng chế tủ trộn khí của Han's Laser (Tùy chọn)
Chức năng xử lý Mix-M: được trang bị laser công suất 20kW trở lên, phù hợp để cắt nhanh thép carbon 10~40mm, giải quyết vấn đề cắt tấm trung bình và dày truyền thống và tình trạng xỉ góc treo, cải thiện hiệu quả độ côn trên và dưới cũng như độ nhám của phôi, cải thiện đáng kể hiệu suất gia công và độ chính xác của phôi.

Không bắt buộc

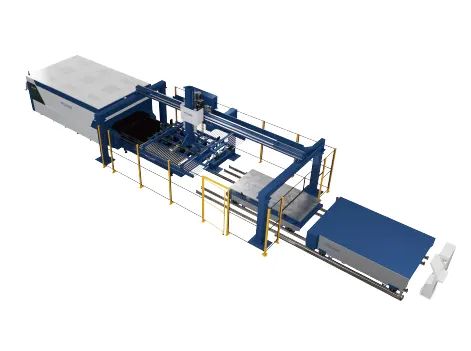

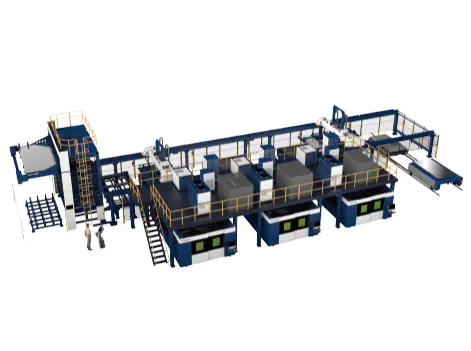

Giải pháp tự động hóa
Giải pháp tự động hóa
Giải pháp tự động hóa
Hỗ trợ kỹ thuật mạnh mẽ và nhiều kinh nghiệm trong dự án, cung cấp nhiều giải pháp tự động hóa theo yêu cầu của khách hàng.
Giải pháp tự động hóa
Hỗ trợ kỹ thuật mạnh mẽ và nhiều kinh nghiệm trong dự án, cung cấp nhiều giải pháp tự động hóa theo yêu cầu của khách hàng.
Khả năng cắt
Mẫu dữ liệu kỹ thuật
* Chỉ để tham khảo, Tất cả các dữ liệu được dựa trên các tài liệu kỹ thuật thực tế.

Dòng HF 50

Khu vực làm việc [mm]

Tốc độ định vị trục tối đa (X/Y)

Gia tốc tối đa

Sự chính xác

Sự lặp lại

Trọng lượng tấm tối đa

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150kg/table

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840kg/table

4100mmx2600mm

300m/min

5g

0.01mm

0.005m/min

4680kg/table
