PLT Series

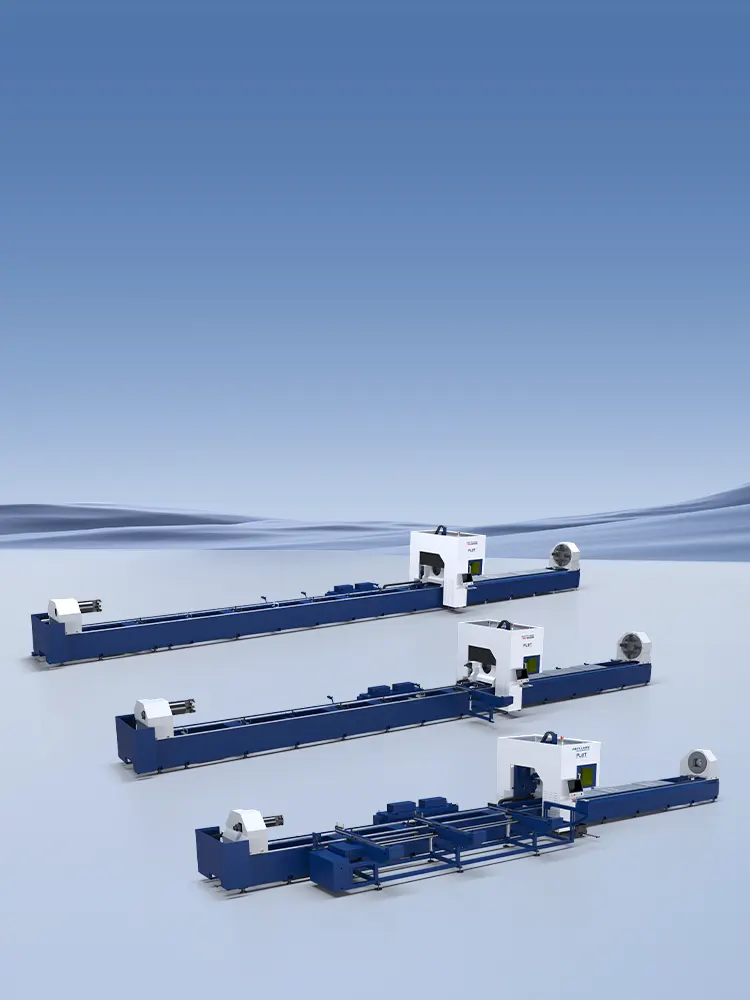

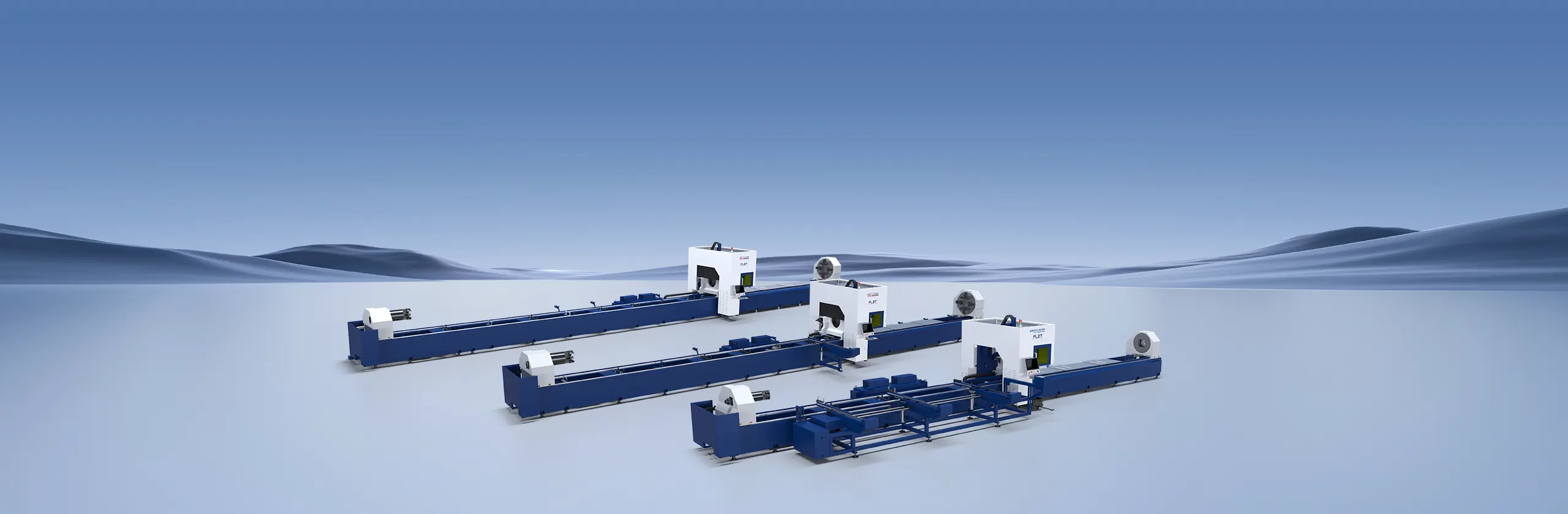

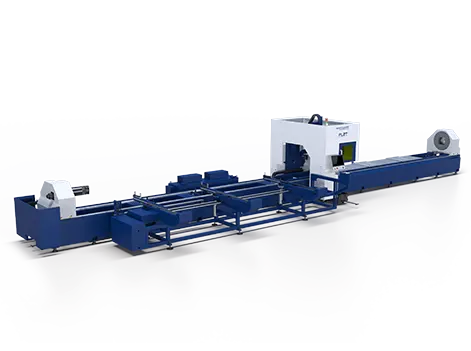

Máy cắt ống laser sợi quang chuyên nghiệp Thiết kế dạng module, cấu hình linh hoạt Hỗ trợ các tùy chọn tải vật liệu 6m, 9m hoặc 12m
PLT Series Không bắt buộcMẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan
Thiết kế mô-đun, cấu hình linh hoạt
Máy cắt ống laser chuyên nghiệp dòng PLT thích hợp để cắt thép cacbon, thép không gỉ, đồng, ống hợp kim nhôm (ống vuông, ống tròn, ống bầu dục, ống hình dạng đặc biệt), ống định hình và các loại ống kim loại khác. Máy có tốc độ nhanh, độ chính xác cao, hiệu suất cao và chi phí hiệu quả cao, là lựa chọn hàng đầu trong ngành gia công ống kim loại.

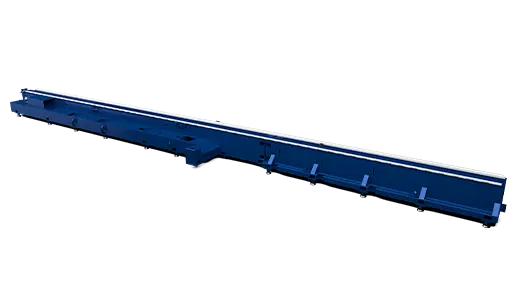

Cấu trúc giường nằm ngang

Cấu trúc nằm ngang, được trang bị hệ thống dẫn hướng tuyến tính có độ chính xác cao, đảm bảo truyền động trơn tru, hiệu quả và khả năng chịu tải mạnh mẽ.

Mâm cặp chính xác

Được trang bị hệ thống truyền động chính xác để ngăn ngừa nhiễm bẩn và duy trì độ chính xác của truyền động.

Hệ thống ba mâm cặp có khả năng di chuyển toàn bộ mâm cặp thứ hai và thứ ba, loại bỏ nhu cầu điều chỉnh bánh răng khi chuyển đổi giữa các ống lớn và nhỏ.

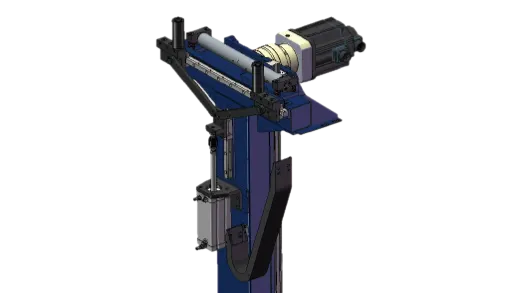

Giá đỡ nổi

Bộ phận giá đỡ tự động điều chỉnh theo bán kính quay của ống. Được điều khiển bởi một động cơ servo độc lập, giá đỡ này có khả năng phản hồi nhanh và chịu tải cao, đảm bảo định vị ổn định và cải thiện độ chính xác gia công.

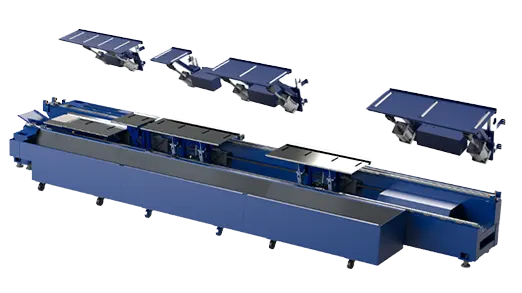

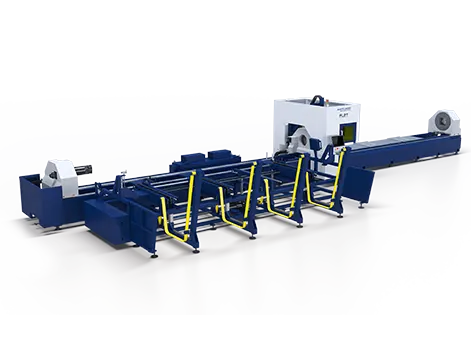

Hệ thống hỗ trợ nổi

Thiết bị dỡ tải cố định này có chức năng trượt đệm và nghiêng, cùng với hệ thống nhận dạng bằng thị giác, cho phép nhận dạng chính xác và phân loại nhanh chóng nhiều loại phôi gia công. Hệ thống dỡ tải nổi dài 6 mét có khả năng chịu tải mạnh mẽ và có thể dễ dàng xử lý các ống có trọng lượng trên 300 kg.

Không chất thải

Đầu cắt có thể đi qua mâm cặp trung tâm và cắt theo hướng ngược lại, đạt được mục tiêu không chất thải thực sự và cải thiện hiệu suất sử dụng vật liệu.

Không bắt buộc
Cắt vát
Bán tự động
Hoàn toàn tự động

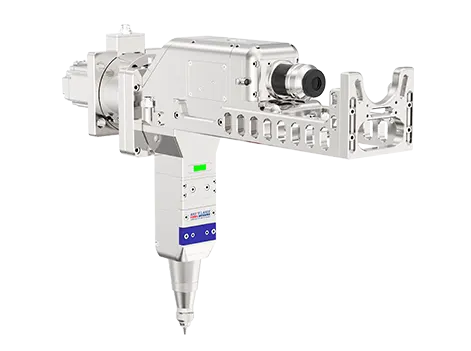

Cắt vát
Đầu cắt vát của chúng tôi, với quyền sở hữu trí tuệ hoàn toàn độc quyền, mang lại hiệu suất vượt trội và dịch vụ bảo trì sau bán hàng kịp thời, đảm bảo. Công nghệ cắt vát và nối liền mạch đáp ứng các yêu cầu hàn tiếp theo của kết cấu thép và đường ống lớn.
Bán tự động
Các hàng ống có thể được đặt trên cơ cấu nạp, tự động hoàn tất quá trình nạp, cấp liệu và đạt đến vị trí kẹp ống của một ống duy nhất.

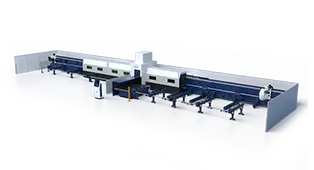

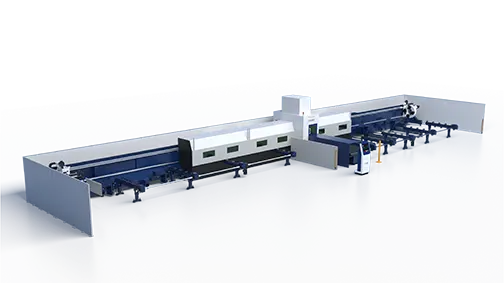

Hoàn toàn tự động
Các bó ống có thể được xếp chồng lên nhau trong silo, và việc nạp, cấp liệu và đưa các ống riêng lẻ đến vị trí kẹp đầu kẹp có thể được thực hiện tự động;
Cắt mẫu
Mẫu dữ liệu kỹ thuật
Có nhiều định dạng khác nhau để lựa chọn và tất cả dữ liệu đều phải tuân theo các giải pháp kỹ thuật.

PLT Series

Đường kính ống tròn

Chiều dài cạnh ống vuông

Độ chính xác định vị (X/Y)

Độ lặp lại (X/Y)

Tốc độ định vị tối đa (X/Y)

Tốc độ định vị tối đa (A/B/C)

Chiều dài tải tối đa

Chiều dài dỡ tải

Trọng lượng ống tối đa

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
