TX Series

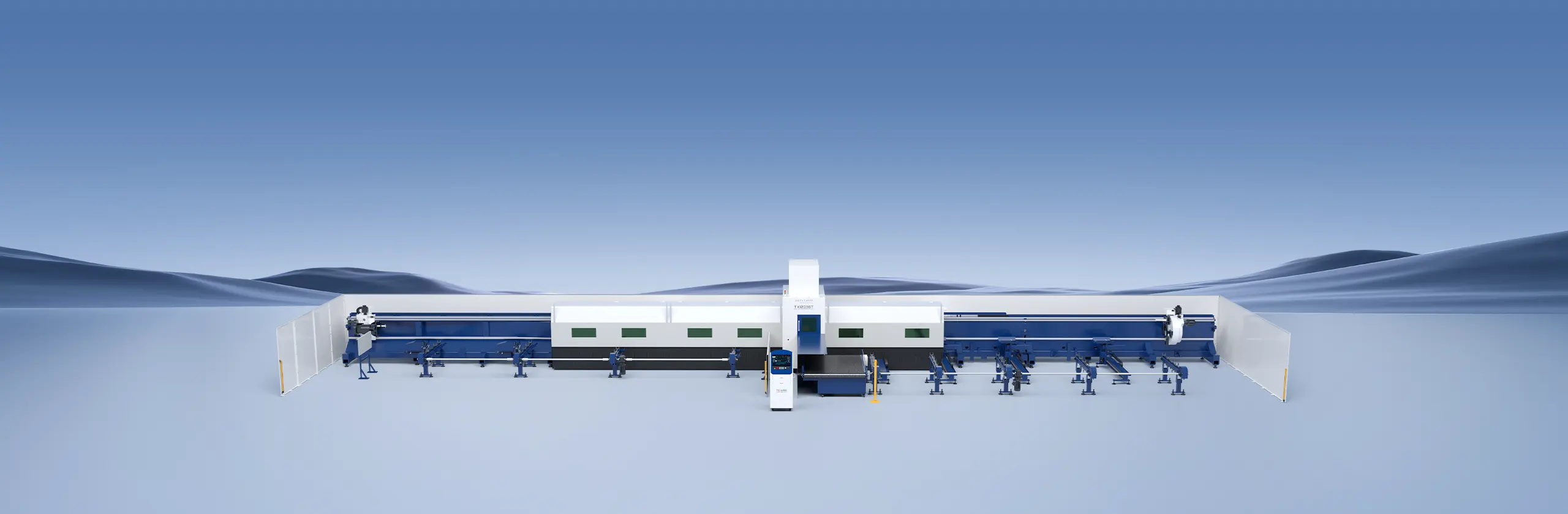

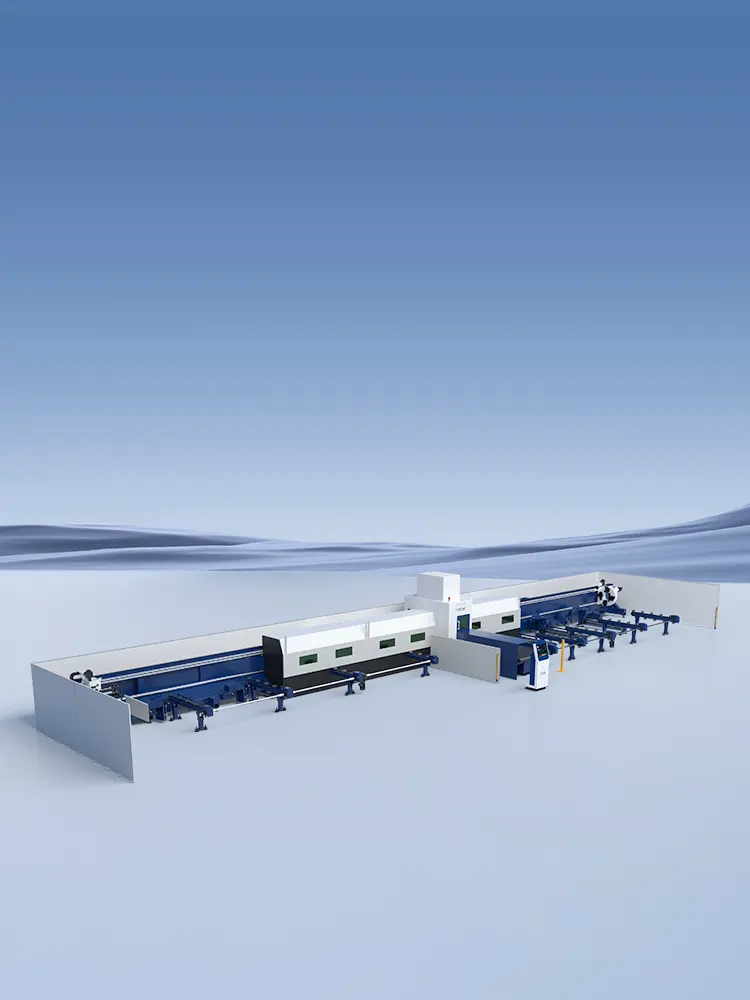

Máy cắt ống laser sợi quang hạng nặng Công nghệ gia công ống hạng nặng, có khả năng chịu tải trọng lên đến 1.500 kg. Công nghệ điều khiển bus đảm bảo phản ứng nhanh và hiệu suất cao. Chức năng cắt vát ±45° tùy chọn.
TX Series Không bắt buộcMẫu dữ liệu kỹ thuật
Điền vào Tải xuống hoặc liên hệ với chúng tôi
Tổng quan
Xử lý linh hoạt các ống và thanh thép nặng
Máy cắt ống laser dòng TX phù hợp để cắt ống thép carbon, thép không gỉ và hợp kim nhôm (vuông, tròn và bầu dục). Tính chuyên nghiệp, tốc độ cao, độ chính xác cao và hiệu quả chi phí khiến máy trở thành lựa chọn ưu tiên cho ngành công nghiệp gia công ống kim loại.

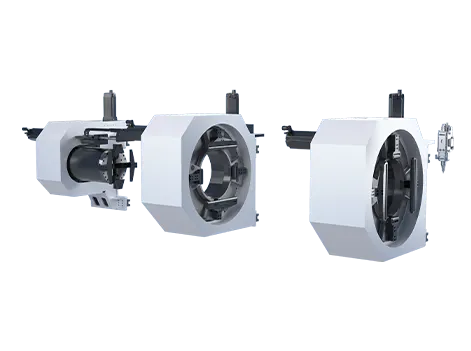

Không Chất Thải

Đầu cắt có thể đi qua mâm cặp trung tâm để thực hiện cắt ngược, đạt được mục tiêu không chất thải. Mâm cặp được tích hợp hoàn toàn trong suốt quá trình, với cả mâm cặp trung tâm và mâm cặp xả được tích hợp, cho phép chuyển đổi giữa các ống lớn và nhỏ mà không cần thay đổi hàm kẹp.

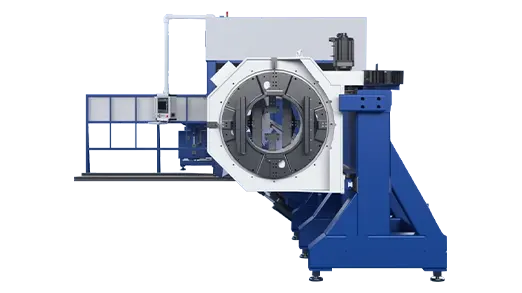

Giường lắp bên hông

Độ cứng vững cao, kết cấu ổn định và đáng tin cậy, hỗ trợ việc nạp, cắt và tháo ống 12m, giúp duy trì độ chính xác của máy công cụ trong thời gian dài, đồng thời sử dụng thanh răng và bánh răng chính xác, đường dẫn hướng tuyến tính con lăn để đảm bảo độ chính xác truyền động hiệu quả.

Thiết bị hỗ trợ bổ sung

Thiết bị hỗ trợ được trang bị chức năng định tâm, liên tục xoay và nổi cùng với đường ống, đảm bảo hỗ trợ hiệu quả và ngăn ngừa đường ống bị võng.

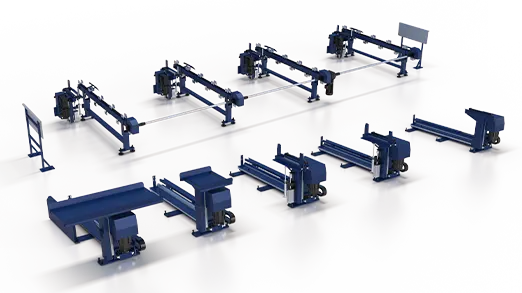

Thiết bị nạp và dỡ hàng

Cơ chế nạp và dỡ hàng bán tự động tiêu chuẩn giúp việc nạp hàng trở nên đơn giản và hiệu quả. Bốn bộ pallet dỡ hàng nổi hỗ trợ bổ sung và nâng cao độ chính xác gia công.

Không bắt buộc

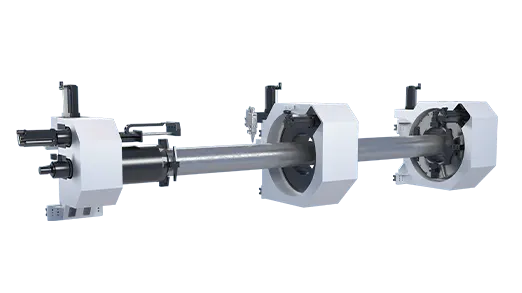

Máy cắt ống laser công suất lớn ba mâm cặp

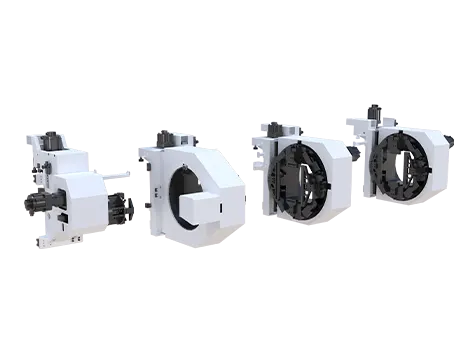

Bốn mâm cặp & Chịu lực nặng
Cắt vát
Máy cắt ống laser công suất lớn ba mâm cặp
Máy gia công ống và thanh định hình hạng nặng đạt được mức độ lãng phí bằng không nhờ công nghệ tải ống hạng nặng, có khả năng chịu tải 1.500kg. Chúng sử dụng hệ thống điều khiển bus Han cho phản ứng nhanh và hiệu suất cao.
Bốn mâm cặp & Chịu lực nặng
Nó có thể xả vật liệu ở bất kỳ khu vực nào trong phạm vi di chuyển, tránh khu vực vận hành thủ công; bốn đầu kẹp cắt hoán đổi, nhiều phương pháp kẹp, dễ dàng với phế liệu "0".
Cắt vát
Đầu cắt rãnh với quyền sở hữu trí tuệ hoàn toàn độc lập có hiệu suất vượt trội, dịch vụ hậu mãi và bảo trì kịp thời được đảm bảo. Cắt rãnh, nối liền mạch, phù hợp cho các yêu cầu hàn tiếp theo của kết cấu thép và ống lớn.
Cắt mẫu
Mẫu dữ liệu kỹ thuật
Có nhiều định dạng khác nhau để lựa chọn và tất cả dữ liệu đều phải tuân theo các giải pháp kỹ thuật.

TX Series

Phạm vi xử lý

Độ chính xác định vị (X/Y)

Độ lặp lại (X/Y)

Tốc độ tối đa

Tốc độ định vị tối đa (A/B/C)

Phạm vi xử lý

Chiều dài xả liệu

Chiều dài vật liệu thừa

Trọng lượng ống tối đa

Ф40-360mm □40-350mm

±0.05mm/1000mm

±0.05mm

60m/min

80r/min

0-6000/0-12000mm

≥0

1200kg(≤100kg/m)

Ф50-500mm □50-500mm

±0.05mm/1000mm

±0.05mm

60m/min

40r/min

5800-6200mm 8800-9200mm 11800-12100mm

0-6000/0-12000mm

≥0

2000kg(≤167kg/m)

12000mmxФ80-660mm 12000mmxФ80-450mm

±0.01mm/1000mm

±0.01mm

40m/min

30r/min

0-12000mm

≥0

2500kg(≤167kg/m)
