Các loại thép hình như dầm H, dầm I, thép chữ U, thép góc và thép dẹt tạo nên khung kết cấu cốt lõi của các công trình công nghiệp hiện đại — nhà cao tầng, cầu nhịp lớn, tháp thông tin liên lạc và các kết cấu thép phức tạp. Với ưu điểm về độ bền, tốc độ thi công, thiết kế nhẹ và tính bền vững, thép hình đã trở thành vật liệu không thể thiếu trong lĩnh vực kỹ thuật ngày nay.
Tuy nhiên, quá trình gia công thép hình vẫn đối mặt với nhiều thách thức. Các phương pháp truyền thống thường gặp hạn chế về độ chính xác, hiệu suất và tính linh hoạt, làm chậm năng suất tổng thể.
Han's Laser khắc phục những hạn chế này bằng một chuỗi gia công hoàn chỉnh dựa trên công nghệ laser, bao gồm cắt, chấn uốn tải trọng lớn và các công nghệ hàn tiên tiến, hỗ trợ quá trình nâng cấp công nghiệp liên tục.
Những phức tạp trong gia công thép hình
Thép hình có rất nhiều dạng hình học và kích thước khác nhau. Quá trình gia công truyền thống bị giới hạn bởi đặc tính vật liệu cũng như công nghệ lạc hậu:
-
1.Việc đặt phôi không đều và biến dạng trong quá trình hàn thường gây lệch cắt và sai số kích thước.
-
2.Các tiết diện dạng côn, không đồng đều về độ dày hoặc thay đổi chiều cao gây khó khăn lớn cho việc định vị và cắt.
-
3.Các công đoạn như vát mép, cắt đầu mút và làm sạch đường hàn đòi hỏi kỹ thuật xử lý tinh vi mà các thiết bị truyền thống khó đảm bảo ổn định.
Những vấn đề này khiến các nhà sản xuất khó đạt được chất lượng và hiệu suất mà các dự án xây dựng hiện đại yêu cầu.
Giải pháp gia công thép hình toàn quy trình của Han's Laser
Để vượt qua các thách thức trên, Han's Laser cung cấp một quy trình làm việc hoàn chỉnh, có khả năng mở rộng, tích hợp cắt laser, chấn uốn và hàn thông minh, tạo ra môi trường sản xuất hiệu quả cao và tập trung vào độ chính xác.
1.Cắt laser – Nền tảng của độ chính xác và hiệu suất
1）Máy cắt laser dầm H và thép hình kết cấu
Trong các ngành xây dựng, cầu đường và công trình ngoài khơi, việc gia công thép hình truyền thống thường dựa vào lấy dấu thủ công, cắt bằng khí và khoan nhiều công đoạn, dẫn đến độ chính xác thấp và tiến độ chậm.
Dòng máy H của Han's Laser tích hợp nhiều công đoạn vào một hệ thống tự động duy nhất và hỗ trợ:
-
1.Cắt dầm H, dầm I, thép chữ U, thép góc và thép dẹt
-
2.Tùy chọn tích hợp gia công tấm phẳng
-
3.Khoan, vát mép, tạo rãnh, đánh dấu và cắt hoàn tất trong một lần gá
Ưu điểm hệ thống chính
-
1.Nền tảng CNC HAN'S 901-3D với cơ sở dữ liệu công nghệ chuyên dụng
-
2.Tương thích trực tiếp với Tekla Structures, cho phép tạo mã chỉ với một cú nhấp
→ Loại bỏ hoàn toàn quy trình chuyển đổi Tekla – CAD – CAM
-
3.Phần mềm sắp xếp thông minh giúp tối ưu hóa vật liệu
-
4.Đầu cắt thép hình 3D thiết kế riêng, đảm bảo chân cắt sạch và chất lượng cạnh có độ chính xác cao
Tất cả các chức năng quan trọng đều được hoàn thành trong một lần gia công, loại bỏ việc kẹp lại nhiều lần và nâng cao đáng kể độ chính xác tổng thể.

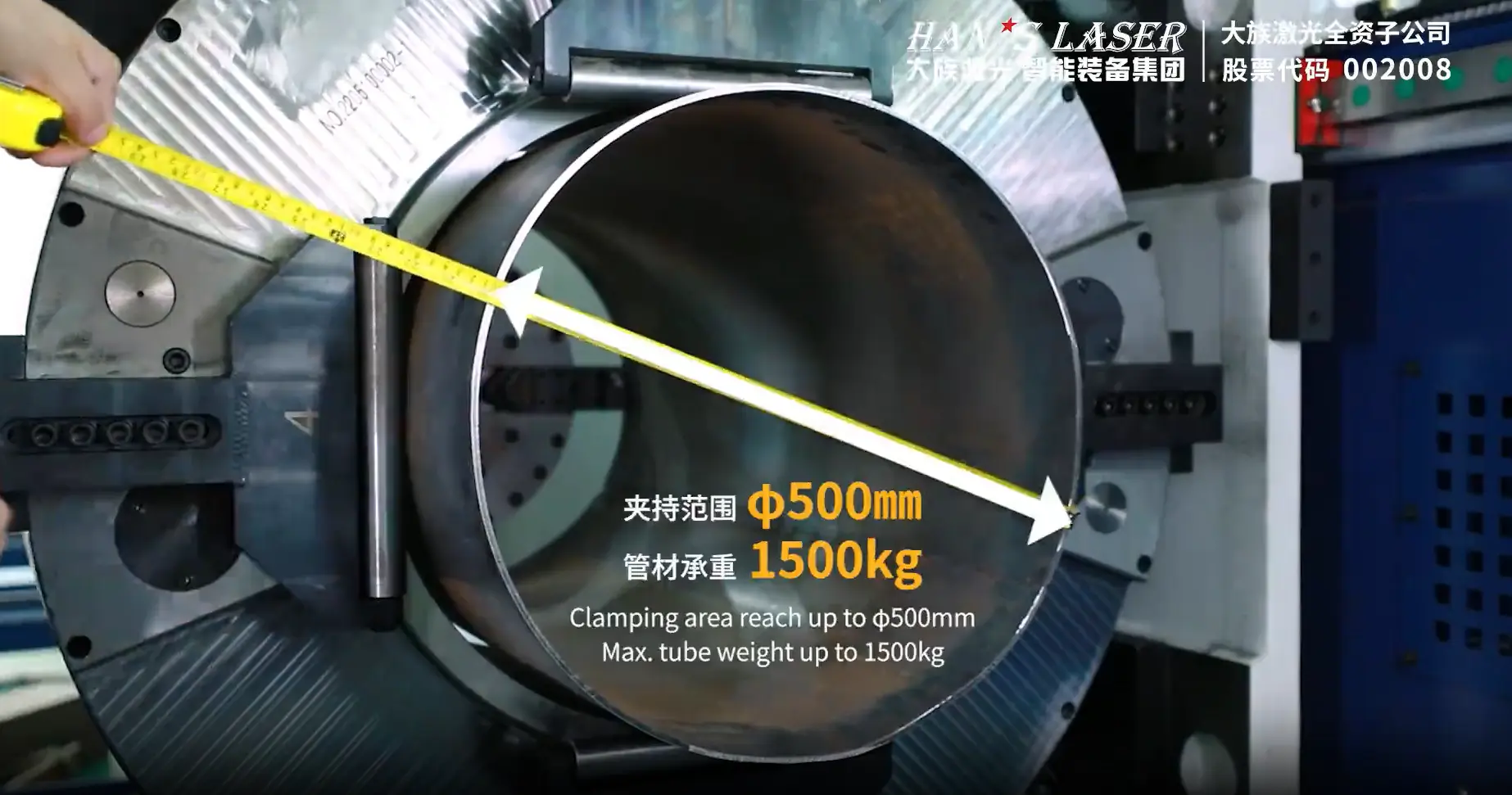

2）Máy cắt laser ống và thép hình bốn mâm cặp tải trọng lớn WTX
Đối với các thép hình siêu dài và nặng dùng trong tháp truyền tải điện, tháp viễn thông và các kết cấu thép quy mô lớn khác, dòng WTX mang đến giải pháp chuyên dụng công suất cao.
Các đặc điểm nổi bật bao gồm:
-
1.Kết cấu bốn mâm cặp độ chính xác cao, đảm bảo kẹp ổn định và cắt không vùng mù
-
2.Nạp và dỡ phôi đồng thời, đáp ứng sản xuất liên tục
-
3.Hệ thống xả phôi hai mâm cặp cho phép xếp chồng xoay, đặc biệt phù hợp với thép góc và thép chữ U
-
4.Đầu cắt vát hỗ trợ vát mép 0–45° và cắt thẳng trong cùng một lần gia công
Máy được thiết kế chuyên biệt cho các ứng dụng thép tháp lớn, nơi độ chính xác và năng suất đều mang tính quyết định.

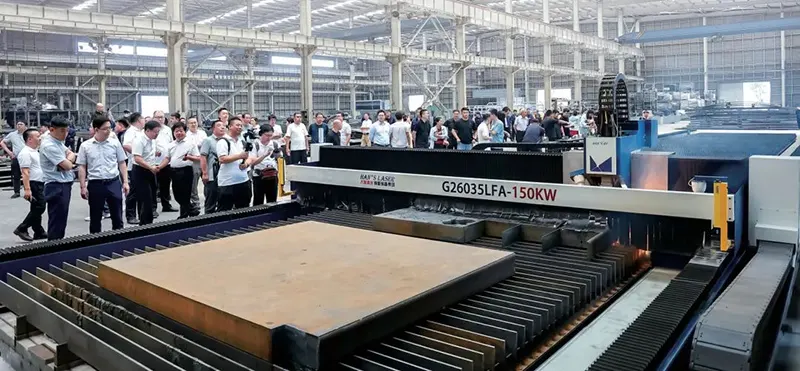

3）Máy cắt laser công suất cao khổ lớn
Đối với các tấm thép như bản liên kết và bản nút trong kết cấu thép, Han's Laser cung cấp hệ thống cắt laser công suất cao, khổ lớn với các ưu điểm:
-
1.Bề mặt cắt mịn, ít xỉ bám
-
2.Cắt và khoan chính xác hoàn thành trong một lần
-
3.Không cần gia công hoàn thiện thứ cấp
-
4.Vùng ảnh hưởng nhiệt nhỏ hơn nhiều so với cắt plasma hoặc oxy-gas
-
5.Nâng cao độ tin cậy kết cấu cho các chi tiết quan trọng
Nhờ đó, chất lượng luôn ổn định và độ bền lâu dài của công trình được đảm bảo.

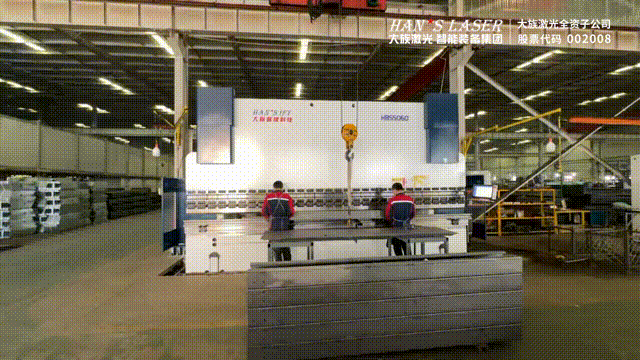

2.Chấn uốn tải trọng lớn – Gia cường độ bền kết cấu
Các chi tiết kết cấu thép thường sử dụng tấm dày cho chức năng chịu lực và liên kết. Phương pháp hàn truyền thống làm tăng khối lượng công việc, tiêu thụ năng lượng và nguy cơ biến dạng. Ngược lại, chấn uốn giúp tăng cường độ bền mà không làm ảnh hưởng đến tính toàn vẹn của vật liệu.
Ưu điểm của máy chấn tải trọng lớn Han's Laser
-
1.Khung máy độ cứng cao, tối ưu bằng phân tích FEA
-
2.Chiều cao mở lớn và hành trình dài, phù hợp với tấm quá khổ
-
3.Hệ thống thủy lực tích hợp với thùng dầu inox chống ăn mòn
-
4.Tiêu thụ năng lượng thấp hơn và giảm rủi ro hỏng van
-
5.Bàn bù cơ học hai chiều
→ Bù biến dạng trong quá trình chấn
→ Đảm bảo góc chấn và độ thẳng ổn định trên chiều dài lớn
Dải công suất từ 500 đến 1200 tấn, hỗ trợ chấn tấm dày tới 30 mm — lý tưởng cho các cấu kiện xây dựng quy mô lớn.
3.Hàn tiên tiến – Định hình lại sản xuất kết cấu thép

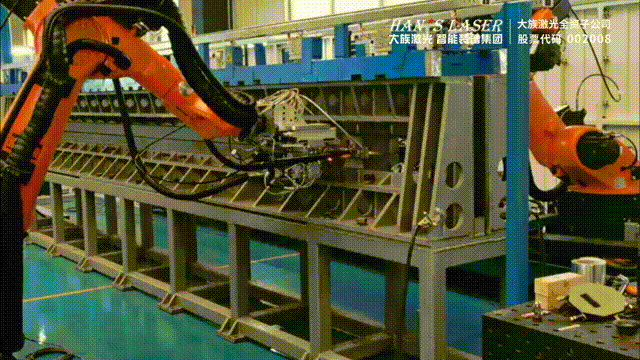

1）Hàn lai laser – hồ quang
Công nghệ hàn lai laser – hồ quang kết hợp khả năng thấu sâu của hàn laser với khả năng bắc cầu mạnh mẽ của hàn hồ quang. Đối với kết cấu tấm dày, phương pháp này mang lại:
-
1.Không cần vát mép truyền thống
-
2.Mối hàn hẹp hơn, lượng kim loại dư ít hơn
-
3.Độ thấu sâu lớn và nhiệt đầu vào thấp
-
4.Hàn một phía, tạo hình hai phía ổn định
Hệ thống hàn lai của Han's Laser được ứng dụng rộng rãi trong:
-
1.Gia công dầm T và thép chữ U
-
2.Chi tiết thép không gỉ và nhôm trong giao thông đường sắt
-
3.Kết cấu đóng tàu cỡ lớn như boong và vách ngăn
Công nghệ này phù hợp cho cả vật liệu cường độ cao và bề mặt cong phức tạp.

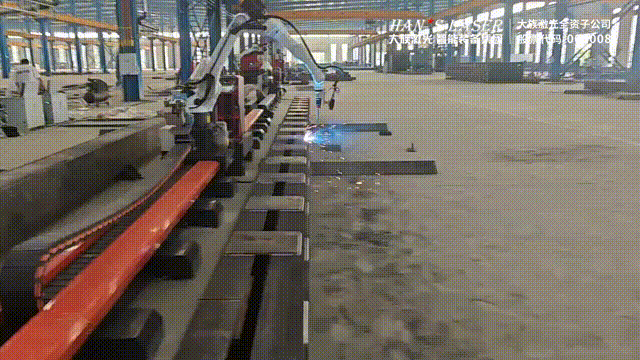

2）Robot hàn hồ quang thông minh không cần dạy mẫu
Robot hàn thông minh của Han's Laser tích hợp bộ điều khiển hàn thông minh với máy quét theo dõi đường hàn laser 3D, cho phép:
-
1.Tự động nhận dạng vị trí và hình dạng đường hàn
-
2.Lập kế hoạch quỹ đạo và tối ưu góc mỏ hàn theo thời gian thực
-
3.Tạo đường hàn chỉ với một thao tác
Hệ thống hỗ trợ hàn nhiều lớp, hàn góc và hàn đường dài liên tục. Với tầm với tay robot 2 mét và độ lặp lại ±0,08 mm, thiết bị đặc biệt phù hợp cho:
-
1.Dầm H (bao gồm hàn giáp mối)
-
2.Giá đỡ và bản mã
-
3.Bản cầu và kết cấu giàn
-
4.Cụm chân tháp
Giải pháp này đặc biệt hiệu quả cho các mô hình sản xuất lô nhỏ, đa chủng loại thường gặp trong ngành kết cấu thép và xây dựng cầu.
Quy trình hoàn chỉnh cho sản xuất thép hình thông minh
Bằng cách tích hợp cắt, chấn uốn và hàn trong một hệ sinh thái thống nhất, Han's Laser mang đến giải pháp toàn diện và đáng tin cậy cho mọi công đoạn gia công thép hình. Với thiết bị tiên tiến, phần mềm tích hợp sâu và quy trình liên tục được tối ưu, các nhà sản xuất có thể:
-
1.Phá vỡ giới hạn năng suất truyền thống
-
2.Nâng cao tính đồng nhất và giảm gia công lại
-
3.Giảm chi phí vận hành
-
4.Rút ngắn thời gian giao hàng
-
5.Đạt được sản lượng ổn định, chất lượng cao
Han's Laser sẽ tiếp tục mở rộng các công nghệ “Laser+” và “Intelligent+”, hỗ trợ các nhà sản xuất toàn cầu đẩy nhanh quá trình chuyển đổi số và xây dựng tương lai sản xuất hiệu quả hơn, chất lượng cao hơn.
